ULTRAVAC

Planta de vacío medicinal para hospitales

ULTRAVAC

ULTRAVAC

Vacío medicinal central para la red del hospital

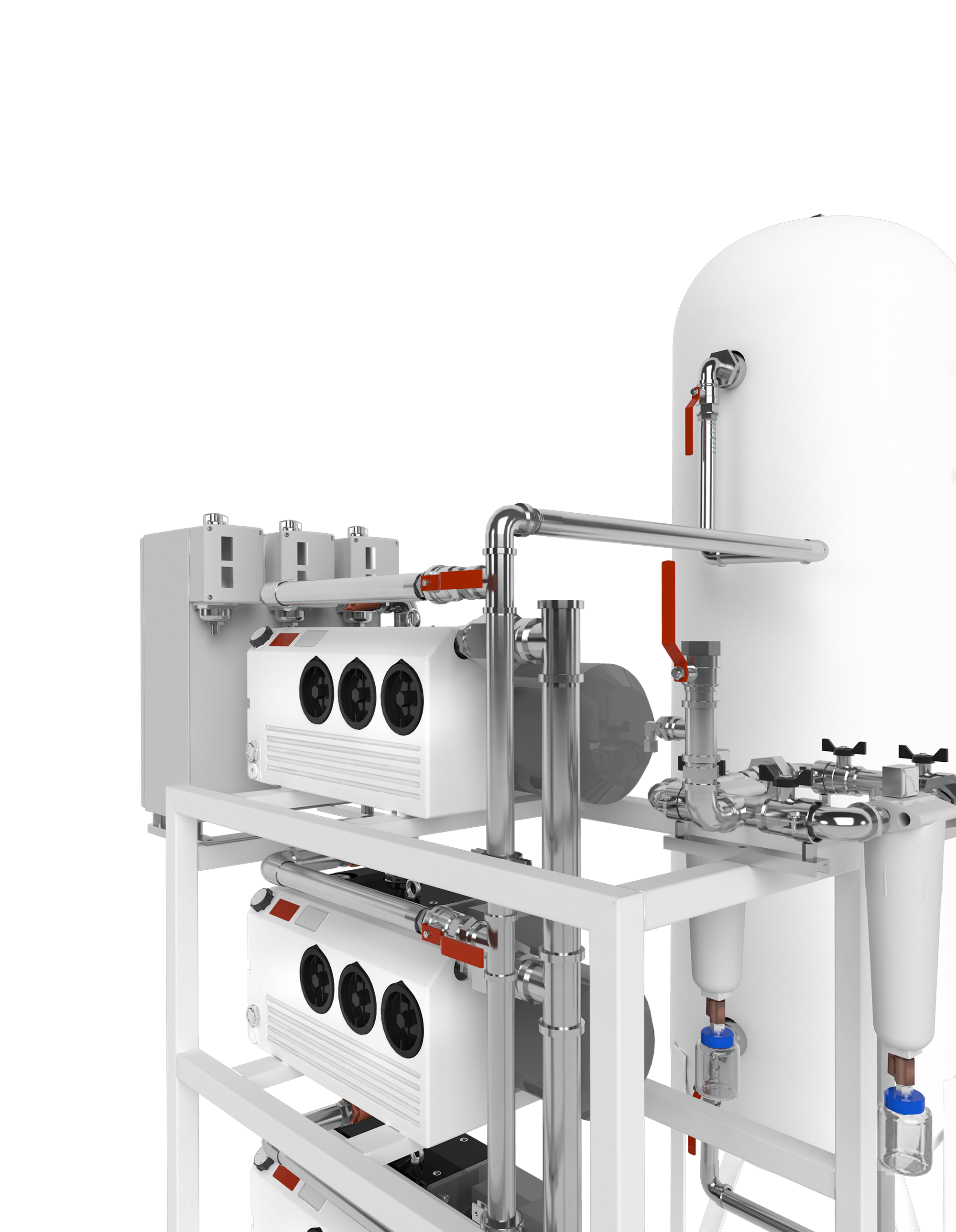

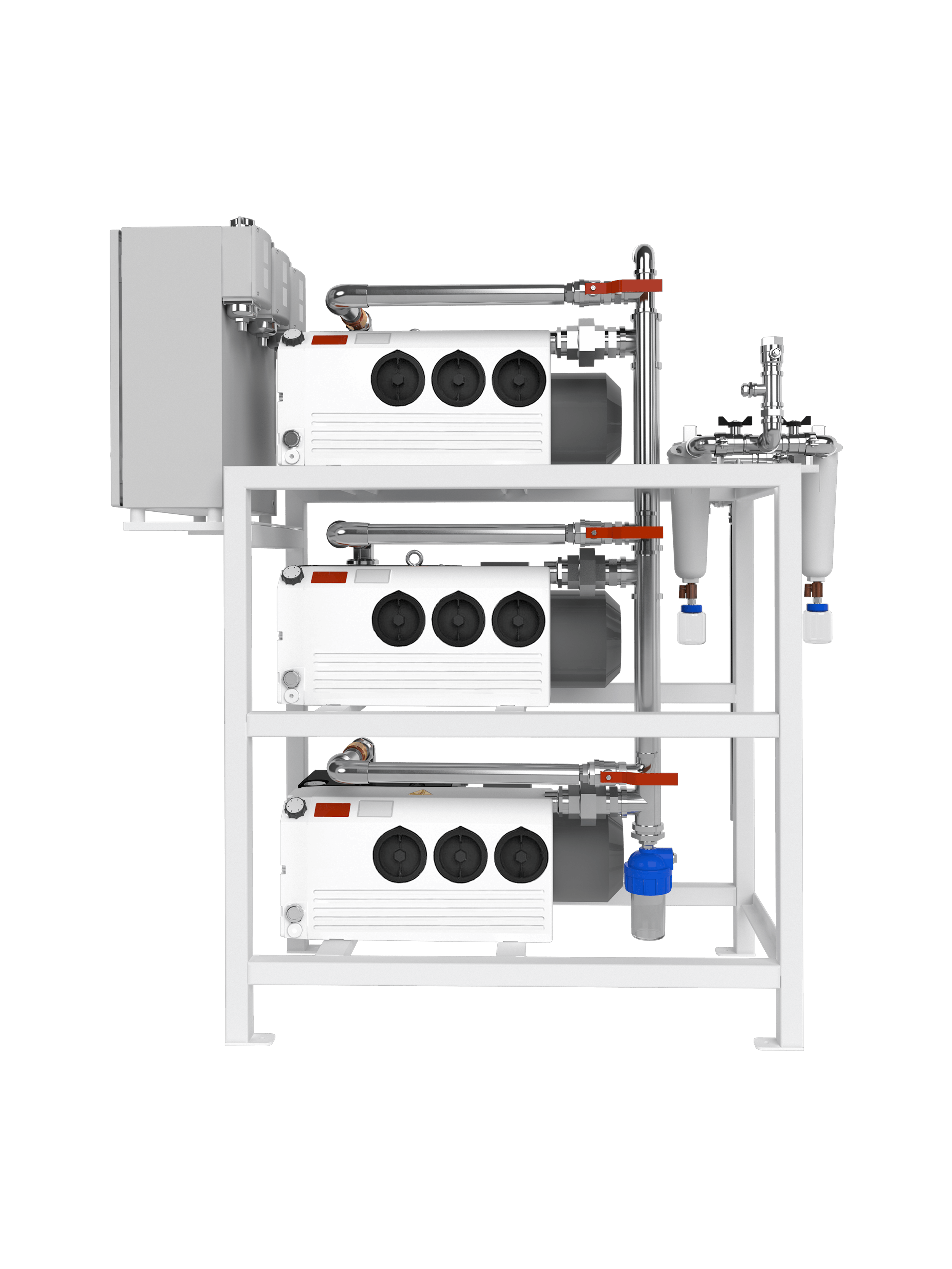

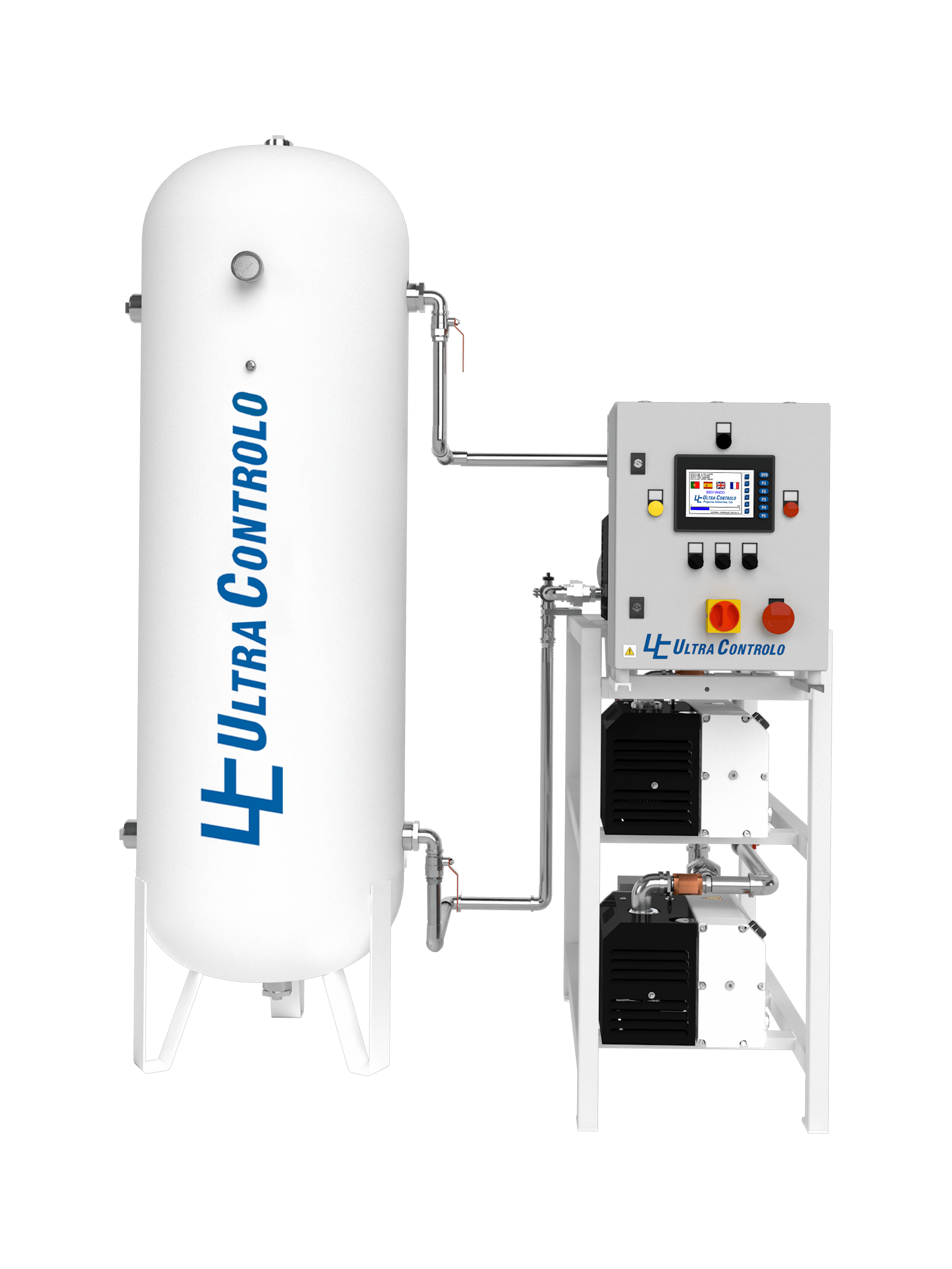

ULTRAVAC es una planta central de vacío medicinal con bombas de vacío Elmo Rietschle, fabricadas en Alemania. Garantiza un nivel mínimo de vacío de 450 mmHg con el caudal de la red, con filtración bacteriana dúplex que permite sustituir los cartuchos sin interrumpir el funcionamiento. Está diseñada conforme a EN ISO 7396-1:2016, HTM 02-01 y NFPA 99, y se fabrica e instala conforme a ISO 13485:2016.

Solicite información ahora

ULTRAVAC

Planta de vacío medicinal para hospitales

ULTRAVAC

ULTRAVAC

Vacío medicinal central para la red del hospital

ULTRAVAC es una planta central de vacío medicinal con bombas de vacío Elmo Rietschle, fabricadas en Alemania. Garantiza un nivel mínimo de vacío de 450 mmHg con el caudal de la red, con filtración bacteriana dúplex que permite sustituir los cartuchos sin interrumpir el funcionamiento. Está diseñada conforme a EN ISO 7396-1:2016, HTM 02-01 y NFPA 99, y se fabrica e instala conforme a ISO 13485:2016.

16tamaños de bomba, de 1 a 6 bombas por planta
De 10 a 1.100m³/h de capacidad por bomba
De -0,75 a -0,85bar de nivel de vacío

Descubra lo más destacado.

ULTRAVAC es una planta central de vacío medicinal con bombas de vacío Elmo Rietschle, fabricadas en Alemania. Garantiza un nivel mínimo de vacío de 450 mmHg con el caudal de la red, con filtración bacteriana dúplex que permite sustituir los cartuchos sin interrumpir el funcionamiento. Está diseñada conforme a EN ISO 7396-1:2016, HTM 02-01 y NFPA 99, y se fabrica e instala conforme a ISO 13485:2016.

Control mediante pantalla táctil

Cuadro de control eléctrico con una interfaz hombre-máquina (HMI) de pantalla táctil que muestra el nivel de vacío y las tendencias. Rotación automática de las bombas en función de las horas de funcionamiento, y una bomba de reserva que mantiene el nivel de vacío.

Supervisión remota

Panel de supervisión remota QuVac (4G/ETH) como opción. Comunicación Modbus TCP/IP y contactos libres de potencial para alarmas remotas.

Listo para instalar

Se entrega totalmente conectado y premontado, con las bombas, los filtros, el cuadro de control, los cables y las mangueras montados y probados en fábrica.

Bombas Elmo Rietschle

Bombas de paletas rotativas de Elmo Rietschle lubricadas con aceite, fabricadas en Alemania, con paletas de aluminio macizo y un lastre de gas para tolerar la humedad.

Especificaciones técnicas.

Nivel de vacío
De -0,75 a -0,85 bar. Mínimo de 450 mmHg con caudal en la tubería
Rango nominal de vacío de entrada
De 578 a 728 mmHg (de 0,77 a 0,97 bar)
Capacidad por bomba
De 10 a 1.100 m³/h (de 167 a 18.333 L/min)
Bombas de vacío
De 1 a 6 por planta
Potencia del motor
De 0,45 a 30 kW por bomba, 400 V / 50 Hz / 3 CA
Nivel de ruido
De 60 a 81 dB(A) por bomba
Bombas
Bomba rotativa de paletas lubricada con aceite, Elmo Rietschle, fabricada en Alemania. VGD 10 y 15, VCB 20 y 25, VCS 40 a 1100
Depósitos de vacío
Verticales, de acero al carbono con recubrimiento previo de epoxi blanco, EN 286-1. De 200 a 5.000 litros por depósito, de 1 a 5 depósitos. Presión máxima de funcionamiento 1 bar. Galvanizado en caliente como opción
Filtros bacterianos
Dúplex, cada filtro dimensionado para el caudal total de la planta, con aislamiento por válvula de bola y un frasco de purga esterilizable para cada filtro. Penetración ≤ 0,005%, pérdida de carga ≤ 30 mbar, vacío máximo de trabajo 1.013 mbar
Control
Cuadro de control eléctrico con HMI de pantalla táctil, selector manual/parada/automático por bomba, Modbus TCP/IP. Cuadro de control de planta alineado con la HTM 02-01 y panel de supervisión remota QuVac (4G/ETH) como opciones
Normas
EN ISO 7396-1:2016 (Sistemas de canalización de gases medicinales. Parte 1: Sistemas de canalización para gases medicinales comprimidos y vacío), HTM 02-01 (Health Technical Memorandum: Medical gas pipeline systems) y NFPA 99 (Health Care Facilities Code)
Sistema de calidad
Sistemas de gestión de la calidad ISO 13485:2016 e ISO 9001
Garantía
Bombas: 5 años o 30.000 horas
País de origen
PT (UE)

Plantas ULTRAVAC con 3 bombas, versión ST

TipoBombaCaudal (m³/h)Capacidad (L/min)Motor (kW)Ruido en dB(A)Depósito de vacío (litros)
ULTRAVAC 3.10/200 STVGD 103 × 103 × 1673 × 0,4560200
ULTRAVAC 3.15/270 STVGD 153 × 153 × 2503 × 0,6561270
ULTRAVAC 3.20/270 STVCB 203 × 203 × 3333 × 0,7563270
ULTRAVAC 3.24/500 STVCB 253 × 243 × 4003 × 0,7562500
ULTRAVAC 3.40/500 STVCS 403 × 403 × 6673 × 1,163500
ULTRAVAC 3.50/500 STVCS 503 × 503 × 8333 × 1,563500
ULTRAVAC 3.70/1000 STVCS 753 × 703 × 1.1673 × 2,2631.000
ULTRAVAC 3.100/1000 STVCS 1003 × 1003 × 1.6673 × 3,0651.000
ULTRAVAC 3.150/1000D STVCS 1503 × 1503 × 2.5003 × 4,0662.000 (2 × 1.000)
ULTRAVAC 3.200/1000D STVCS 2003 × 2003 × 3.3333 × 5,5672.000 (2 × 1.000)
ULTRAVAC 3.300/1000D STVCS 3003 × 3003 × 5.0003 × 7,5682.000 (2 × 1.000)
ULTRAVAC 3.400/2000D STVCS 4003 × 4003 × 6.6673 × 9734.000 (2 × 2.000)
ULTRAVAC 3.550/2000D STVCS 5003 × 5503 × 9.1673 × 15754.000 (2 × 2.000)
ULTRAVAC 3.700/2000T STVCS 7003 × 7003 × 11.6673 × 18,5786.000 (3 × 2.000)
ULTRAVAC 3.830/2000T STVCS 9003 × 8303 × 13.8333 × 22796.000 (3 × 2.000)
ULTRAVAC 3.1100/2000T STVCS 11003 × 1.1003 × 18.3333 × 30816.000 (3 × 2.000)

Ruido por bomba. Cada tamaño está disponible con entre 1 y 6 bombas, en las versiones ST, ST 4G y 4G HTM.

Depósito de vacío según el tamaño y la versión de la bomba

Tamaño de la bomba, m³/hBombaST y ST 4G, litros4G HTM, litros
10VGD 10200200
15VGD 15270270
20VCB 20270500
24VCB 25500500
40VCS 405001.000 (2 × 500)
50VCS 505001.000 (2 × 500)
70VCS 751.0001.450 (2 × 725)
100VCS 1001.0002.000 (2 × 1.000)
150VCS 1502.000 (2 × 1.000)3.000 (2 × 1.500)
200VCS 2002.000 (2 × 1.000)4.000 (2 × 2.000)
300VCS 3002.000 (2 × 1.000)6.000 (3 × 2.000)
400VCS 4004.000 (2 × 2.000)6.000 (3 × 2.000)
550VCS 5004.000 (2 × 2.000)9.000 (3 × 3.000)
700VCS 7006.000 (3 × 2.000)12.000 (4 × 3.000)
830VCS 9006.000 (3 × 2.000)15.000 (5 × 3.000)
1.100VCS 11006.000 (3 × 2.000)20.000 (4 × 5.000)

El depósito es el mismo de 1 a 6 bombas. Los modelos se denominan bombas.tamaño/depósito y versión, por ejemplo ULTRAVAC 6.1100/5000Q 4G HTM. D, T, Q y P indican 2, 3, 4 y 5 depósitos.

Preguntas y respuestas.

¿Qué normas sigue ULTRAVAC?

ULTRAVAC se diseña conforme a EN ISO 7396-1:2016, HTM 02-01 y NFPA 99, y se fabrica e instala conforme a ISO 13485:2016.

¿Cuántas bombas puede tener una planta?

De 1 a 6 bombas por planta, en 16 tamaños de bomba de 10 a 1.100 m³/h por bomba.

¿Se pueden sustituir los cartuchos filtrantes mientras el sistema está en funcionamiento?

Sí. Cada rama del filtro bacteriano dúplex está dimensionada para el caudal total de la planta, por lo que los cartuchos se sustituyen en una línea aislada sin interrumpir el funcionamiento.

¿Qué ocurre si falla el relé de conmutación?

Cada bomba sigue estando controlada por su propio interruptor de vacío.

¿Qué garantía tienen las bombas?

Las bombas cuentan con una garantía de 5 años o 30.000 horas.
