ULTRAFIL

Estación de llenado de oxígeno para hospitales

ULTRAFIL

ULTRAFIL

Para el llenado de cilindros medicinales, el elevador de presión comprime el oxígeno PSA a alta presión.

Una estación de llenado ULTRAFIL se conecta a una planta ULTRAOX y llena cilindros de oxígeno medicinal mediante un elevador de oxígeno de alta presión ULTRACECO HP o ULTRACECO HPT, a una presión máxima de entre 150 y 207 bar según el modelo. La estación consta de dos componentes: el elevador de presión y una rampa de llenado de cilindros.

Solicite información ahora

ULTRAFIL

Estación de llenado de oxígeno para hospitales

ULTRAFIL

ULTRAFIL

Para el llenado de cilindros medicinales, el elevador de presión comprime el oxígeno PSA a alta presión.

Una estación de llenado ULTRAFIL se conecta a una planta ULTRAOX y llena cilindros de oxígeno medicinal mediante un elevador de oxígeno de alta presión ULTRACECO HP o ULTRACECO HPT, a una presión máxima de entre 150 y 207 bar según el modelo. La estación consta de dos componentes: el elevador de presión y una rampa de llenado de cilindros.

11modelos de elevador de presión, con conjuntos dobles y triples
De 5 a 20cilindros por rampa de llenado
207 barde presión máxima de salida, HP3S

Descubra lo más destacado.

Una estación de llenado ULTRAFIL se conecta a una planta ULTRAOX y llena cilindros de oxígeno medicinal mediante un elevador de oxígeno de alta presión ULTRACECO HP o ULTRACECO HPT, a una presión máxima de entre 150 y 207 bar según el modelo. La estación consta de dos componentes: el elevador de presión y una rampa de llenado de cilindros.

Compresión libre de aceite

Para oxígeno medicinal, con arranque y parada automáticos en función de la presión de entrada.

Un ciclo de llenado protegido

Paradas por alta temperatura y sobrepresión en el elevador de presión, y protección con válvula de alivio de alta presión en la rampa.

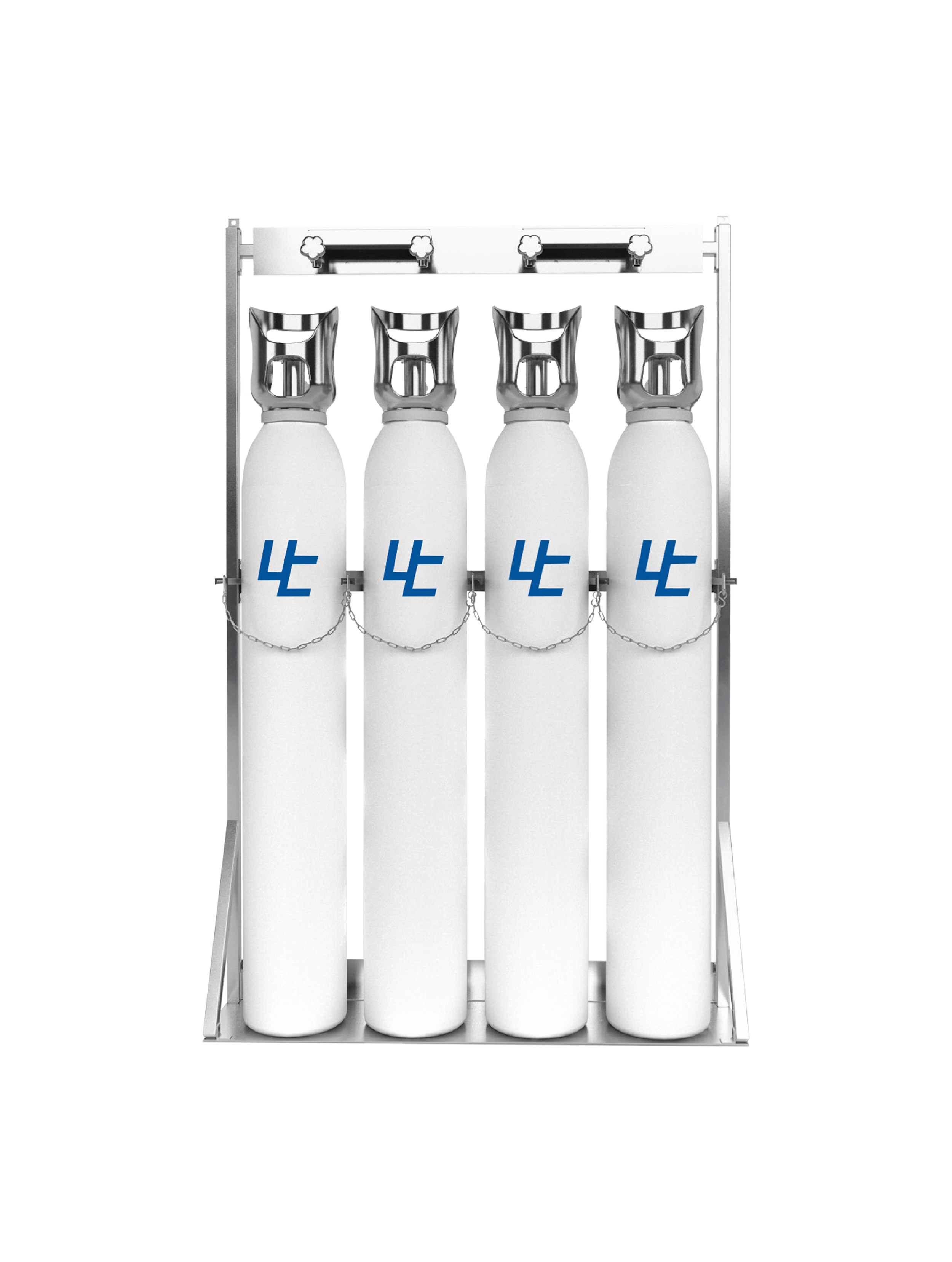

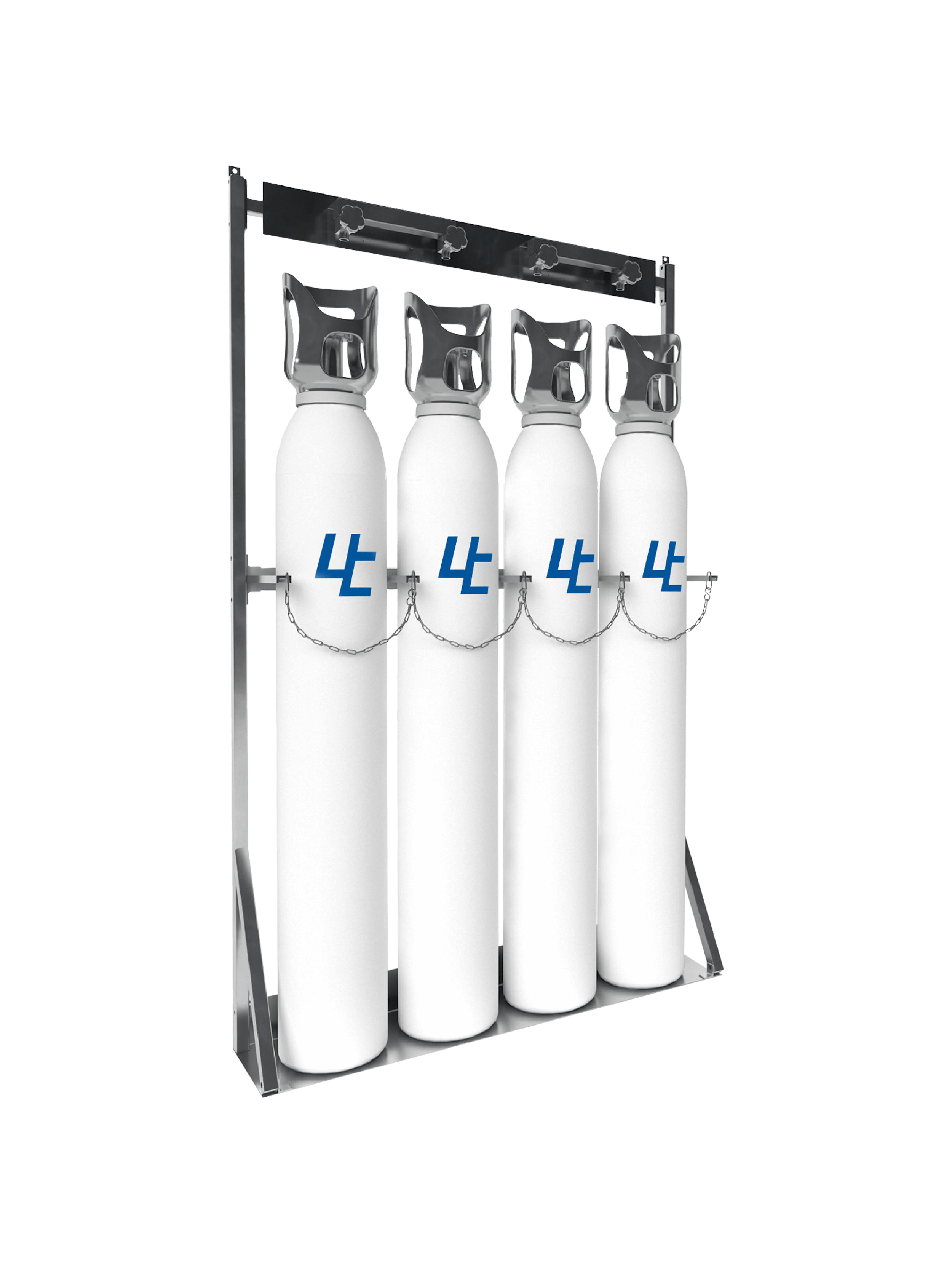

Rampas para 5 a 20 cilindros

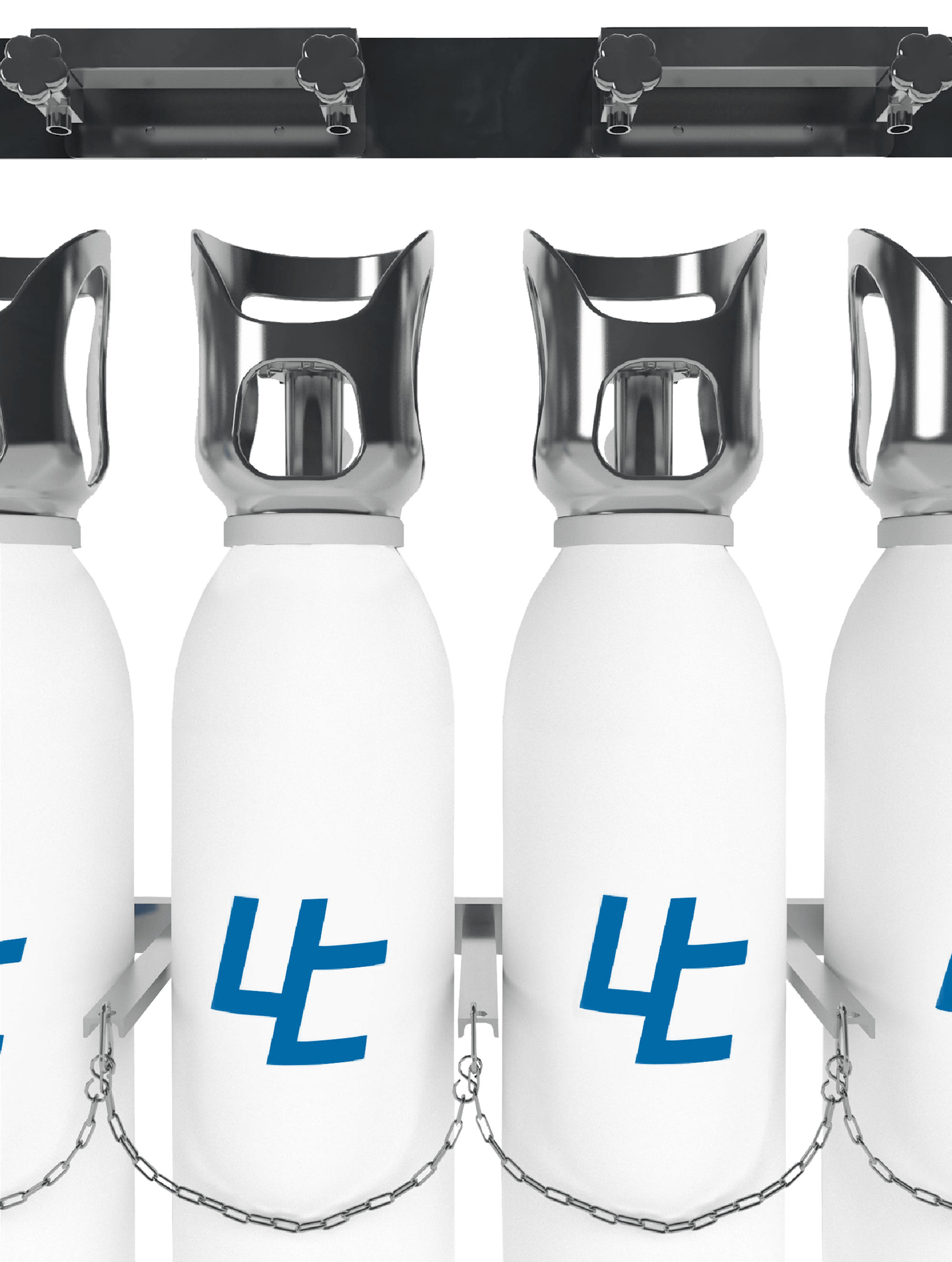

Rampas de llenado para 5, 10 o 20 cilindros, incluidas las rampas dobles de 2 × 5 y 2 × 10, con una manguera flexible inoxidable por línea y un bastidor rígido con cadenas de seguridad.

Plantas nuevas o ya existentes

Los manifolds premontados, las válvulas con clasificación de presión y los tubos flexibles de acero inoxidable permiten una puesta en servicio rápida y una conexión limpia a instalaciones nuevas o ya existentes.

Configure su estación.

Elija el elevador de presión, la capacidad que necesita y la rampa de llenado. Le mostramos el conjunto más pequeño de la ficha técnica que la alcanza.

01 Elevador de presión

Nm³/h

03 Presión de salida

04 Rampa de llenado

Especificaciones técnicas.

Elevador de presión
Elevador de oxígeno de alta presión ULTRACECO HP o ULTRACECO HPT
Compresión
Libre de aceite, para oxígeno medicinal
Capacidad por elevador de presión
De 3,2 a 50 Nm³/h
Conjuntos
Individual, D (dos elevadores de presión) o T (tres elevadores de presión)
Presión de salida
De 150 a 207 bar, según el modelo
Presión de entrada
De 2,5 a 4 bar
Potencia del motor por elevador de presión
De 1,1 a 18,5 kW
Alimentación
400 V / 50 Hz / 3 CA
Arrancador
Arrancador estrella-triángulo con contador de horas
Control
Arranque y parada automáticos en función de la presión de entrada
Protección
Paradas por alta temperatura y sobrepresión
Rampa de llenado
REO5G, REO5DG, REO10G, REO10DG o REO20G. Manifold de admisión con aislamiento, manguera flexible inoxidable por línea, válvula de alivio de alta presión, bastidor rígido con cadenas de seguridad. Normas de conexión según la especificación del cliente
Normas
EN ISO 7396-1 (Sistemas de canalización de gases medicinales. Parte 1: Sistemas de canalización para gases medicinales comprimidos y vacío)
País de origen
PT (UE)

Modelos ULTRAFIL

ModeloElevador de presiónSalida (bar)Nm³/hD Nm³/hT Nm³/hkWD kWT kW
HP2ULTRACECO HP1503,2--1,1--
HP3ULTRACECO HP17217,22 × 17,23 × 17,27,52 × 7,53 × 7,5
HP3SULTRACECO HP20717,22 × 17,23 × 17,27,52 × 7,53 × 7,5
HPT1ULTRACECO HPT15052 × 53 × 532 × 33 × 3
HPT2ULTRACECO HPT150102 × 103 × 1042 × 43 × 4
HPT3ULTRACECO HPT150152 × 153 × 155,52 × 5,53 × 5,5
HPT4ULTRACECO HPT150202 × 203 × 207,52 × 7,53 × 7,5
HPT5ULTRACECO HPT150252 × 253 × 25112 × 113 × 11
HPT6ULTRACECO HPT150302 × 303 × 30152 × 153 × 15
HPT7ULTRACECO HPT150402 × 403 × 40152 × 153 × 15
HPT8ULTRACECO HPT150502 × 503 × 5018,52 × 18,53 × 18,5

D es un conjunto de dos elevadores de presión y T, de tres; por ejemplo, HP3D, HP3ST o HPT6D. HP2 solo está disponible en versión individual.

Rampas de llenado ULTRAFIL

RampaNúmero de salidasBastidor/Rampa
REO5G55
REO5DG102 × 5
REO10G1010
REO10DG202 × 10
REO20G2020

Preguntas y respuestas.

¿Qué incluye una estación ULTRAFIL?

Un elevador de oxígeno de alta presión, ULTRACECO HP o ULTRACECO HPT, y una rampa de llenado de cilindros.

¿Cuál es la presión de salida?

150 bar en HP2 y en todos los modelos HPT, 172 bar en HP3 y 207 bar en HP3S.

¿Qué capacidad tiene?

De 3,2 a 50 Nm³/h por elevador de presión. Los conjuntos D utilizan dos elevadores de presión y los conjuntos T, tres.

¿Cuántos cilindros admite la rampa?

5, 10 o 20 cilindros. REO5DG y REO10DG son rampas dobles de 2 × 5 y 2 × 10.

¿Se puede conectar a la planta que ya tenemos?

La rampa de llenado está diseñada para una conexión limpia a plantas nuevas o existentes. La presión de entrada del elevador de presión es de 2,5 a 4 bar.
