ULTRAAR ME produce aire medicinal para la red del hospital, en línea con la EN ISO 7396-1 (sistemas de canalización de gases medicinales). Se entrega como una planta completa, probada en fábrica: dos compresores ULTRASCREW de velocidad fija lubricados con aceite, depósitos galvanizados, dos secadores de adsorción ULTRADRY, dos cadenas de tratamiento de aire y filtración estéril dúplex.
Torres gemelas ULTRADRY con regeneración sin calor, una cadena de filtración por etapas FF/MF/SMF/AK y un filtro bacteriano estéril final de 0,01 micras en configuración dúplex.
Los compresores redundantes, los depósitos y las derivaciones de tratamiento de aire, provistos de válvulas de aislamiento, mantienen el aire medicinal disponible durante las tareas de mantenimiento o en caso de avería de un módulo.
La ficha técnica incluye tres bandas de altitud de hasta 3.000 m. El tamaño del compresor puede aumentar con la altitud para un mismo modelo de planta.
Interfaz hombre-máquina (HMI) con pantalla táctil que muestra la presión y el punto de rocío, higrómetro con conjunto de alarma remota y conmutación automática del compresor en función de las horas de funcionamiento.
| Modelo | Altitud (m) | Compresor (× 2) | Nm³/h cada uno | L/min cada uno | kW cada uno | Depósitos L | Secador (× 2) | Secador m³/h | Tratamiento (× 2) | Separador |
|---|---|---|---|---|---|---|---|---|---|---|
| ULTRAAR ME 2.30/500D UD DS | De 0 a 1.000 | ULTRASCREW 4 FSD | 22 | 370 | 4 | 1.000 (2 × 500) | ULTRADRY 1 | 24 | CTA 13 | ULTRASEP 0 |
| ULTRAAR ME 2.30/500D UD DS | De 1.000 a 2.000 | ULTRASCREW 5 FSD | 34 | 560 | 5,5 | 1.000 (2 × 500) | ULTRADRY 1 | 24 | CTA 13 | ULTRASEP 0 |
| ULTRAAR ME 2.30/500D UD DS | De 2.000 a 3.000 | ULTRASCREW 5 FSD | 34 | 560 | 5,5 | 1.000 (2 × 500) | ULTRADRY 1 | 24 | CTA 13 | ULTRASEP 0 |
| ULTRAAR ME 2.40/500D UD DS | De 0 a 1.000 | ULTRASCREW 5 FSD | 34 | 560 | 5,5 | 1.000 (2 × 500) | ULTRADRY 2 | 39 | CTA 20 | ULTRASEP 0 |
| ULTRAAR ME 2.40/500D UD DS | De 1.000 a 2.000 | ULTRASCREW 7 FSD | 52 | 870 | 7,5 | 1.000 (2 × 500) | ULTRADRY 2 | 39 | CTA 20 | ULTRASEP 0 |
| ULTRAAR ME 2.40/500D UD DS | De 2.000 a 3.000 | ULTRASCREW 7 FSD | 52 | 870 | 7,5 | 1.000 (2 × 500) | ULTRADRY 2 | 39 | CTA 20 | ULTRASEP 0 |
| ULTRAAR ME 2.60/500D UD DS | De 0 a 1.000 | ULTRASCREW 7 FSD | 52 | 870 | 7,5 | 1.000 (2 × 500) | ULTRADRY 3 | 57 | CTA 20 | ULTRASEP 0 |
| ULTRAAR ME 2.60/500D UD DS | De 1.000 a 2.000 | ULTRASCREW 11 FSD | 81 | 1.350 | 11 | 1.000 (2 × 500) | ULTRADRY 3 | 57 | CTA 20 | ULTRASEP 0 |
| ULTRAAR ME 2.60/500D UD DS | De 2.000 a 3.000 | ULTRASCREW 11 FSD | 81 | 1.350 | 11 | 1.000 (2 × 500) | ULTRADRY 3 | 57 | CTA 20 | ULTRASEP 0 |
| ULTRAAR ME 2.100/1000D UD DS | De 0 a 1.000 | ULTRASCREW 11 FSD | 81 | 1.350 | 11 | 2.000 (2 × 1.000) | ULTRADRY 4 | 89 | CTA 25 | ULTRASEP 0 |
| ULTRAAR ME 2.100/1000D UD DS | De 1.000 a 2.000 | ULTRASCREW 15 FSD | 123 | 2.050 | 15 | 2.000 (2 × 1.000) | ULTRADRY 4 | 89 | CTA 25 | ULTRASEP 0 |
| ULTRAAR ME 2.100/1000D UD DS | De 2.000 a 3.000 | ULTRASCREW 15 FSD | 123 | 2.050 | 15 | 2.000 (2 × 1.000) | ULTRADRY 4 | 89 | CTA 25 | ULTRASEP 0 |
| ULTRAAR ME 2.130/1000D UD DS | De 0 a 1.000 | ULTRASCREW 15 FSD | 123 | 2.050 | 15 | 2.000 (2 × 1.000) | ULTRADRY 5 | 138 | CTA 25 | ULTRASEP 1 |
| ULTRAAR ME 2.130/1000D UD DS | De 1.000 a 2.000 | ULTRASCREW 18 FSD | 149 | 2.490 | 18,5 | 2.000 (2 × 1.000) | ULTRADRY 5 | 138 | CTA 25 | ULTRASEP 1 |
| ULTRAAR ME 2.130/1000D UD DS | De 2.000 a 3.000 | ULTRASCREW 22 FSD | 182 | 3.030 | 22 | 2.000 (2 × 1.000) | ULTRADRY 5 | 138 | CTA 25 | ULTRASEP 1 |
| ULTRAAR ME 2.170/1000D UD DS | De 0 a 1.000 | ULTRASCREW 18 FSD | 149 | 2.490 | 18,5 | 2.000 (2 × 1.000) | ULTRADRY 6 | 186 | CTA 25 | ULTRASEP 1 |
| ULTRAAR ME 2.170/1000D UD DS | De 1.000 a 2.000 | ULTRASCREW 22 FSD | 182 | 3.030 | 22 | 2.000 (2 × 1.000) | ULTRADRY 6 | 186 | CTA 25 | ULTRASEP 1 |
| ULTRAAR ME 2.170/1000D UD DS | De 2.000 a 3.000 | ULTRASCREW 30 FSD | 284 | 4.730 | 30 | 2.000 (2 × 1.000) | ULTRADRY 6 | 186 | CTA 25 | ULTRASEP 2 |
| ULTRAAR ME 2.200/1000D UD DS | De 0 a 1.000 | ULTRASCREW 22 FSD | 182 | 3.030 | 22 | 2.000 (2 × 1.000) | ULTRADRY 7 | 223 | CTA 25/1 | ULTRASEP 2 |
| ULTRAAR ME 2.200/1000D UD DS | De 1.000 a 2.000 | ULTRASCREW 30 FSD | 284 | 4.730 | 30 | 2.000 (2 × 1.000) | ULTRADRY 7 | 223 | CTA 25/1 | ULTRASEP 2 |
| ULTRAAR ME 2.200/1000D UD DS | De 2.000 a 3.000 | ULTRASCREW 30 FSD | 284 | 4.730 | 30 | 2.000 (2 × 1.000) | ULTRADRY 7 | 223 | CTA 25/1 | ULTRASEP 2 |
| ULTRAAR ME 2.300/1500D UD DS | De 0 a 1.000 | ULTRASCREW 30 FSD | 284 | 4.730 | 30 | 3.000 (2 × 1.500) | ULTRADRY 8 | 290 | CTA 40 | ULTRASEP 2 |
| ULTRAAR ME 2.300/1500D UD DS | De 1.000 a 2.000 | ULTRASCREW 37 FSD | 322 | 5.370 | 37 | 3.000 (2 × 1.500) | ULTRADRY 8 | 290 | CTA 40 | ULTRASEP 2 |
| ULTRAAR ME 2.300/1500D UD DS | De 2.000 a 3.000 | ULTRASCREW 45 FSD | 405 | 6.750 | 45 | 3.000 (2 × 1.500) | ULTRADRY 8 | 290 | CTA 40 | ULTRASEP 3 |
| ULTRAAR ME 2.370/1500D UD DS | De 0 a 1.000 | ULTRASCREW 37 FSD | 322 | 5.370 | 37 | 3.000 (2 × 1.500) | ULTRADRY 9 | 372 | CTA 40 | ULTRASEP 3 |
| ULTRAAR ME 2.370/1500D UD DS | De 1.000 a 2.000 | ULTRASCREW 45 FSD | 405 | 6.750 | 45 | 3.000 (2 × 1.500) | ULTRADRY 9 | 372 | CTA 40 | ULTRASEP 3 |
| ULTRAAR ME 2.370/1500D UD DS | De 2.000 a 3.000 | ULTRASCREW 55 FSD | 508 | 8.460 | 55 | 3.000 (2 × 1.500) | ULTRADRY 9 | 372 | CTA 40 | ULTRASEP 3 |
| ULTRAAR ME 2.420/2000D UD DS | De 0 a 1.000 | ULTRASCREW 45 FSD | 405 | 6.750 | 45 | 4.000 (2 × 2.000) | ULTRADRY 10 | 461 | CTA 40 | ULTRASEP 3 |
| ULTRAAR ME 2.420/2000D UD DS | De 1.000 a 2.000 | ULTRASCREW 55 FSD | 508 | 8.460 | 55 | 4.000 (2 × 2.000) | ULTRADRY 10 | 461 | CTA 40 | ULTRASEP 3 |
| ULTRAAR ME 2.420/2000D UD DS | De 2.000 a 3.000 | ULTRASCREW 75 FSD | 664 | 11.070 | 75 | 4.000 (2 × 2.000) | ULTRADRY 10 | 461 | CTA 40 | ULTRASEP 3 |
| ULTRAAR ME 2.450/2000D UD DS | De 0 a 1.000 | ULTRASCREW 55 FSD | 508 | 8.460 | 55 | 4.000 (2 × 2.000) | ULTRADRY 11 | 558 | CTA 40/1 | ULTRASEP 3 |
| ULTRAAR ME 2.450/2000D UD DS | De 1.000 a 2.000 | ULTRASCREW 75 FSD | 664 | 11.070 | 75 | 4.000 (2 × 2.000) | ULTRADRY 11 | 558 | CTA 40/1 | ULTRASEP 4 |
| ULTRAAR ME 2.450/2000D UD DS | De 2.000 a 3.000 | ULTRASCREW 90 FSD | 810 | 13.500 | 90 | 4.000 (2 × 2.000) | ULTRADRY 11 | 558 | CTA 40/1 | ULTRASEP 4 |
| ULTRAAR ME 2.600/3000D UD DS | De 0 a 1.000 | ULTRASCREW 75 FSD | 664 | 11.070 | 75 | 6.000 (2 × 3.000) | ULTRADRY 12 | 670 | CTA 40/1 | ULTRASEP 4 |
| ULTRAAR ME 2.600/3000D UD DS | De 1.000 a 2.000 | ULTRASCREW 90 FSD | 810 | 13.500 | 90 | 6.000 (2 × 3.000) | ULTRADRY 12 | 670 | CTA 40/1 | ULTRASEP 4 |
| ULTRAAR ME 2.600/3000D UD DS | De 2.000 a 3.000 | ULTRASCREW 110 FSD | 990 | 16.500 | 110 | 6.000 (2 × 3.000) | ULTRADRY 12 | 670 | CTA 40/1 | ULTRASEP 4 |
| ULTRAAR ME 2.750/3000D UD DS | De 0 a 1.000 | ULTRASCREW 90 FSD | 810 | 13.500 | 90 | 6.000 (2 × 3.000) | ULTRADRY 13 | 952 | CTA 40/1 | ULTRASEP 4 |
| ULTRAAR ME 2.750/3000D UD DS | De 1.000 a 2.000 | ULTRASCREW 110 FSD | 990 | 16.500 | 110 | 6.000 (2 × 3.000) | ULTRADRY 13 | 952 | CTA 40/1 | ULTRASEP 4 |
| ULTRAAR ME 2.750/3000D UD DS | De 2.000 a 3.000 | ULTRASCREW 132 FSD | 1.170 | 19.500 | 132 | 6.000 (2 × 3.000) | ULTRADRY 13 | 952 | CTA 40/1 | ULTRASEP 4 |
Cada planta cuenta con 2 compresores, 2 secadores y 2 cadenas de tratamiento de aire. La presión de trabajo del secador es de 10 bar.
| Modelo | Altitud (m) | Compresor (× 2) | Nm³/h cada uno | L/min cada uno | kW cada uno | Depósitos L | Secador (× 2) | Secador m³/h | Tratamiento (× 2) | Separador |
|---|---|---|---|---|---|---|---|---|---|---|
| ULTRAAR ME 2.50/500D UD DS | De 0 a 1.000 | ULTRASCREW 7 FSD | 38 | 640 | 7,5 | 1.000 (2 × 500) | ULTRADRY 2 | 44 | CTA 20 | ULTRASEP 0 |
| ULTRAAR ME 2.50/500D UD DS | De 1.000 a 2.000 | ULTRASCREW 7 FSD | 38 | 640 | 7,5 | 1.000 (2 × 500) | ULTRADRY 2 | 44 | CTA 20 | ULTRASEP 0 |
| ULTRAAR ME 2.50/500D UD DS | De 2.000 a 3.000 | ULTRASCREW 11 FSD | 67 | 1.110 | 11 | 1.000 (2 × 500) | ULTRADRY 2 | 44 | CTA 20 | ULTRASEP 0 |
| ULTRAAR ME 2.80/725D UD DS | De 0 a 1.000 | ULTRASCREW 11 FSD | 67 | 1.110 | 11 | 1.450 (2 × 725) | ULTRADRY 4 | 99 | CTA 25 | ULTRASEP 0 |
| ULTRAAR ME 2.80/725D UD DS | De 1.000 a 2.000 | ULTRASCREW 11 FSD | 67 | 1.110 | 11 | 1.450 (2 × 725) | ULTRADRY 4 | 99 | CTA 25 | ULTRASEP 0 |
| ULTRAAR ME 2.80/725D UD DS | De 2.000 a 3.000 | ULTRASCREW 15 FSD | 89 | 1.480 | 15 | 1.450 (2 × 725) | ULTRADRY 4 | 99 | CTA 25 | ULTRASEP 0 |
| ULTRAAR ME 2.110/1000D UD DS | De 0 a 1.000 | ULTRASCREW 15 FSD | 89 | 1.480 | 15 | 2.000 (2 × 1.000) | ULTRADRY 4 | 99 | CTA 25 | ULTRASEP 0 |
| ULTRAAR ME 2.110/1000D UD DS | De 1.000 a 2.000 | ULTRASCREW 15 FSD | 89 | 1.480 | 15 | 2.000 (2 × 1.000) | ULTRADRY 4 | 99 | CTA 25 | ULTRASEP 0 |
| ULTRAAR ME 2.110/1000D UD DS | De 2.000 a 3.000 | ULTRASCREW 18 FSD | 124 | 2.070 | 18,5 | 2.000 (2 × 1.000) | ULTRADRY 4 | 99 | CTA 25 | ULTRASEP 0 |
| ULTRAAR ME 2.140/1000D UD DS | De 0 a 1.000 | ULTRASCREW 18 FSD | 124 | 2.070 | 18,5 | 2.000 (2 × 1.000) | ULTRADRY 5 | 152 | CTA 25 | ULTRASEP 1 |
| ULTRAAR ME 2.140/1000D UD DS | De 1.000 a 2.000 | ULTRASCREW 22 FSD | 152 | 2.530 | 22 | 2.000 (2 × 1.000) | ULTRADRY 5 | 152 | CTA 25 | ULTRASEP 1 |
| ULTRAAR ME 2.140/1000D UD DS | De 2.000 a 3.000 | ULTRASCREW 30 FSD | 235 | 3.910 | 30 | 2.000 (2 × 1.000) | ULTRADRY 5 | 152 | CTA 25 | ULTRASEP 1 |
| ULTRAAR ME 2.160/1000D UD DS | De 0 a 1.000 | ULTRASCREW 22 FSD | 152 | 2.530 | 22 | 2.000 (2 × 1.000) | ULTRADRY 6 | 206 | CTA 25 | ULTRASEP 1 |
| ULTRAAR ME 2.160/1000D UD DS | De 1.000 a 2.000 | ULTRASCREW 30 FSD | 235 | 3.910 | 30 | 2.000 (2 × 1.000) | ULTRADRY 6 | 206 | CTA 25 | ULTRASEP 2 |
| ULTRAAR ME 2.160/1000D UD DS | De 2.000 a 3.000 | ULTRASCREW 37 FSD | 265 | 4.410 | 37 | 2.000 (2 × 1.000) | ULTRADRY 6 | 206 | CTA 25 | ULTRASEP 2 |
| ULTRAAR ME 2.260/1500D UD DS | De 0 a 1.000 | ULTRASCREW 30 FSD | 235 | 3.910 | 30 | 3.000 (2 × 1.500) | ULTRADRY 7 | 247 | CTA 25/1 | ULTRASEP 2 |
| ULTRAAR ME 2.260/1500D UD DS | De 1.000 a 2.000 | ULTRASCREW 37 FSD | 265 | 4.410 | 37 | 3.000 (2 × 1.500) | ULTRADRY 7 | 247 | CTA 25/1 | ULTRASEP 2 |
| ULTRAAR ME 2.260/1500D UD DS | De 2.000 a 3.000 | ULTRASCREW 45 FSD | 314 | 5.230 | 45 | 3.000 (2 × 1.500) | ULTRADRY 7 | 247 | CTA 25/1 | ULTRASEP 2 |
| ULTRAAR ME 2.320/1500D UD DS | De 0 a 1.000 | ULTRASCREW 37 FSD | 265 | 4.410 | 37 | 3.000 (2 × 1.500) | ULTRADRY 8 | 321 | CTA 40 | ULTRASEP 2 |
| ULTRAAR ME 2.320/1500D UD DS | De 1.000 a 2.000 | ULTRASCREW 45 FSD | 314 | 5.230 | 45 | 3.000 (2 × 1.500) | ULTRADRY 8 | 321 | CTA 40 | ULTRASEP 2 |
| ULTRAAR ME 2.320/1500D UD DS | De 2.000 a 3.000 | ULTRASCREW 55 FSD | 408 | 6.800 | 55 | 3.000 (2 × 1.500) | ULTRADRY 8 | 321 | CTA 40 | ULTRASEP 3 |
| ULTRAAR ME 2.360/2000D UD DS | De 0 a 1.000 | ULTRASCREW 45 FSD | 314 | 5.230 | 45 | 4.000 (2 × 2.000) | ULTRADRY 8 | 321 | CTA 40 | ULTRASEP 3 |
| ULTRAAR ME 2.360/2000D UD DS | De 1.000 a 2.000 | ULTRASCREW 55 FSD | 408 | 6.800 | 55 | 4.000 (2 × 2.000) | ULTRADRY 8 | 321 | CTA 40 | ULTRASEP 3 |
| ULTRAAR ME 2.360/2000D UD DS | De 2.000 a 3.000 | ULTRASCREW 75 FSD | 554 | 9.230 | 75 | 4.000 (2 × 2.000) | ULTRADRY 8 | 321 | CTA 40 | ULTRASEP 3 |
| ULTRAAR ME 2.500/2000D UD DS | De 0 a 1.000 | ULTRASCREW 55 FSD | 408 | 6.800 | 55 | 4.000 (2 × 2.000) | ULTRADRY 10 | 510 | CTA 40 | ULTRASEP 3 |
| ULTRAAR ME 2.500/2000D UD DS | De 1.000 a 2.000 | ULTRASCREW 75 FSD | 554 | 9.230 | 75 | 4.000 (2 × 2.000) | ULTRADRY 10 | 510 | CTA 40 | ULTRASEP 3 |
| ULTRAAR ME 2.500/2000D UD DS | De 2.000 a 3.000 | ULTRASCREW 90 FSD | 660 | 11.000 | 90 | 4.000 (2 × 2.000) | ULTRADRY 10 | 510 | CTA 40 | ULTRASEP 3 |
| ULTRAAR ME 2.630/3000D UD DS | De 0 a 1.000 | ULTRASCREW 75 FSD | 554 | 9.230 | 75 | 6.000 (2 × 3.000) | ULTRADRY 11 | 617 | CTA 40/1 | ULTRASEP 3 |
| ULTRAAR ME 2.630/3000D UD DS | De 1.000 a 2.000 | ULTRASCREW 90 FSD | 660 | 11.000 | 90 | 6.000 (2 × 3.000) | ULTRADRY 11 | 617 | CTA 40/1 | ULTRASEP 3 |
| ULTRAAR ME 2.630/3000D UD DS | De 2.000 a 3.000 | ULTRASCREW 110 FSD | 840 | 14.000 | 110 | 6.000 (2 × 3.000) | ULTRADRY 11 | 617 | CTA 40/1 | ULTRASEP 4 |
Cada planta cuenta con 2 compresores, 2 secadores y 2 cadenas de tratamiento de aire. La presión de trabajo del secador es de 12 bar.

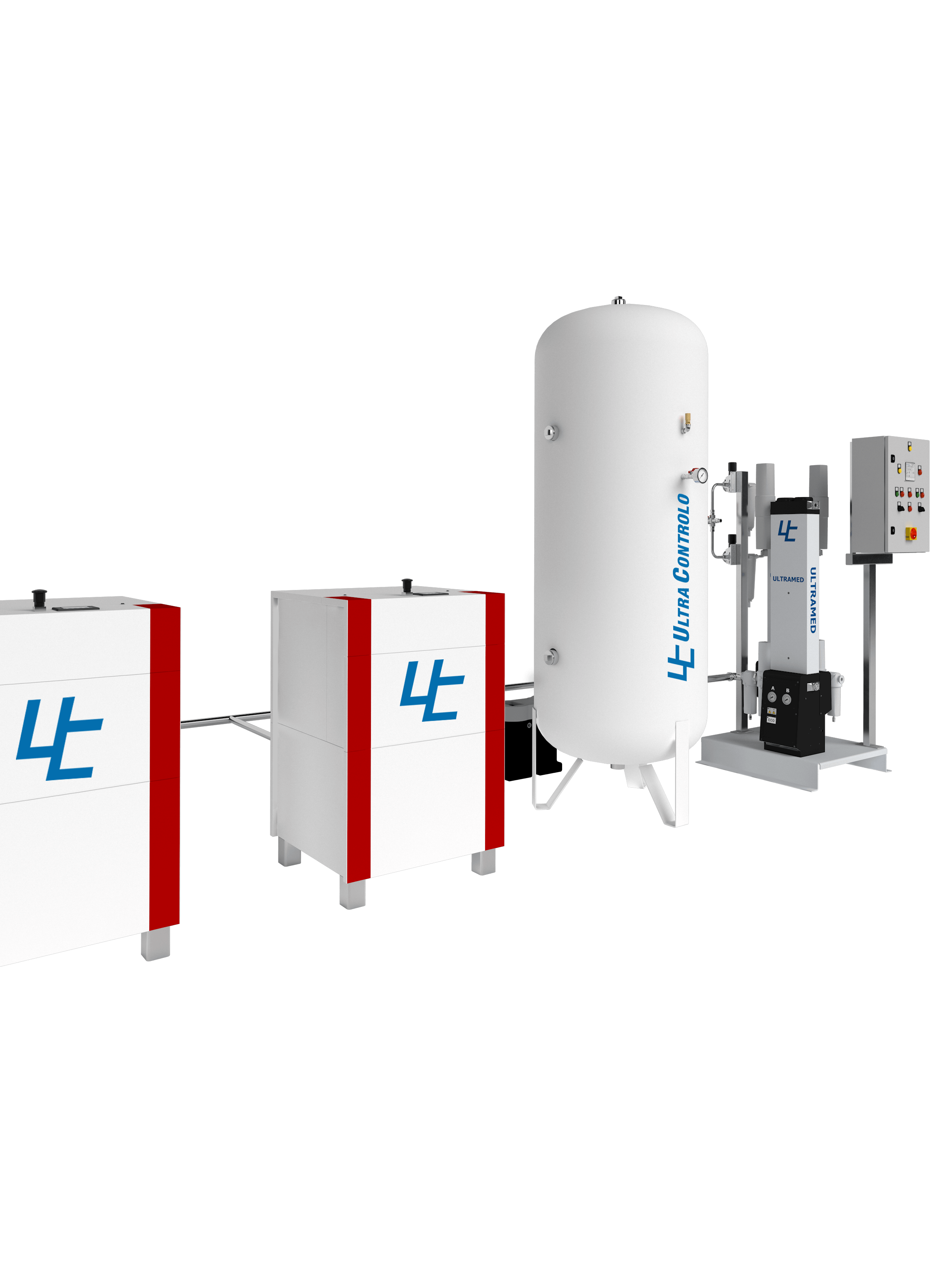

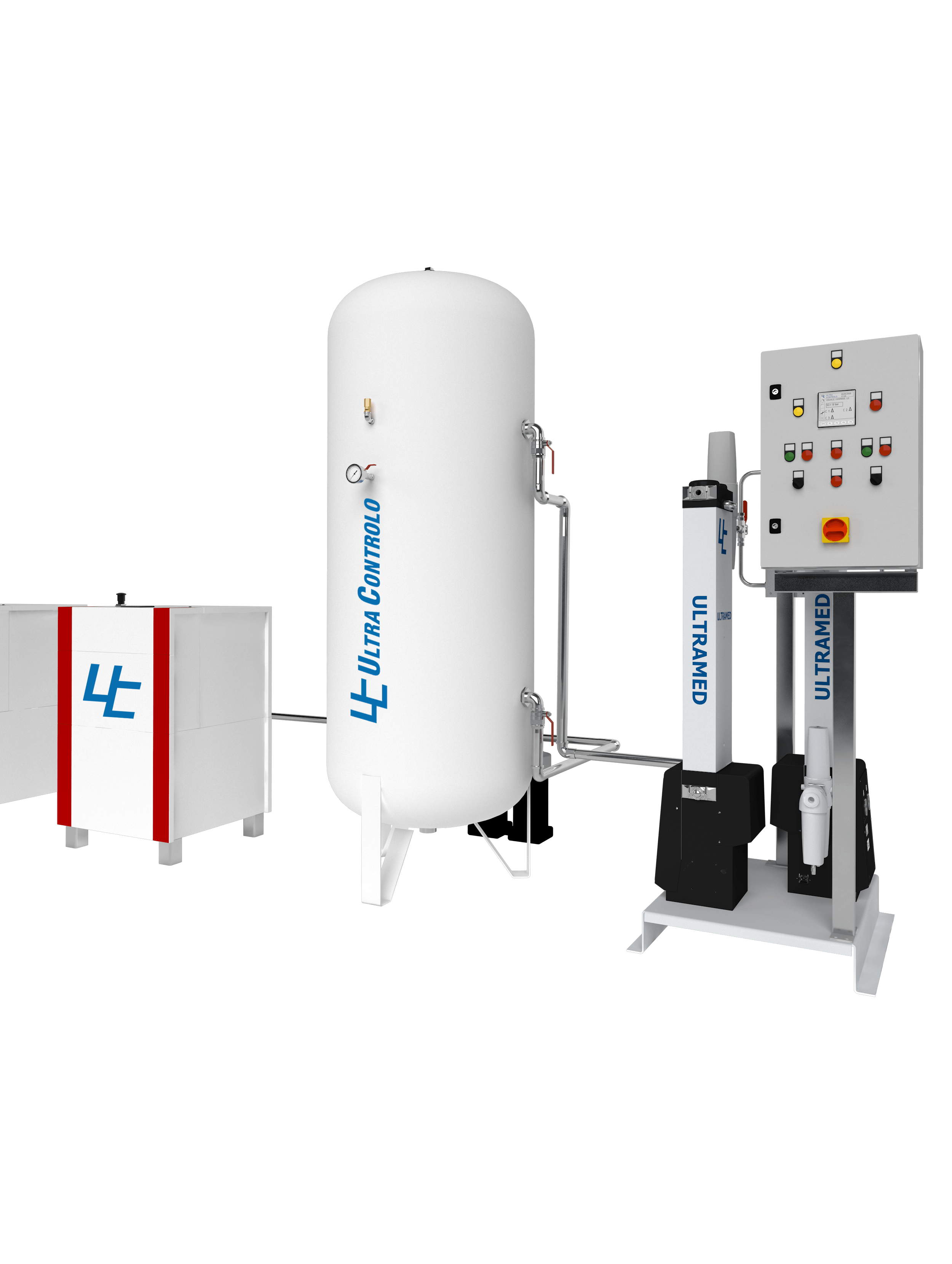

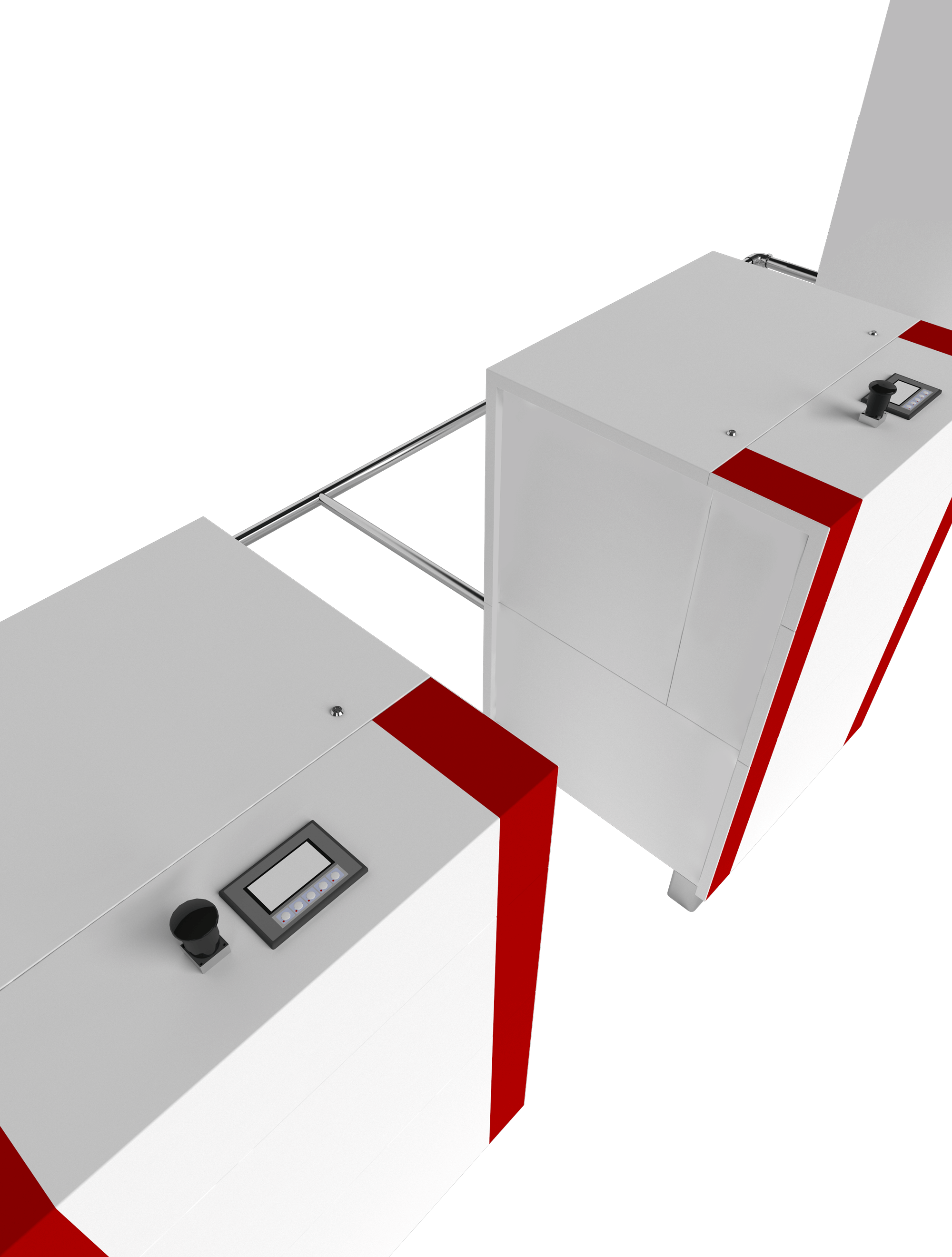

4 fotos de ULTRAAR ME




No. ULTRAAR ME usa compresores ULTRASCREW lubricados con aceite. La cadena de tratamiento de aire lleva los vapores de aceite residuales y los hidrocarburos a < 0,003 mg/m³, y ULTRASEP separa el aceite del condensado antes del drenaje.
Cuenta con el marcado CE para productos sanitarios (CE 1639) conforme a la Directiva 93/42/CEE. Cumple con la norma EN ISO 7396-1:2016, y su fabricación e instalación se realizan conforme a la norma ISO 13485:2016.
Sí. La ficha técnica indica bandas de 0 a 1.000 m, de 1.000 a 2.000 m y de 2.000 a 3.000 m, y el tamaño del compresor puede aumentar con la altitud.
La cadena de tratamiento de aire es FF/MF/SMF/AK. La tabla de calidad del aire indica CO < 5 ppm, y un transmisor específico de CO es opcional.
Mediante un higrómetro con conjunto de alarma remota, y la interfaz HMI con pantalla táctil muestra la presión y el punto de rocío. Un transmisor específico del punto de rocío es opcional.
