Secador de aire por refrigeración

+2°C de punto de rocío a 7 barg

De 21 a 17 664m³/h, rango USL

39tallas, de la USL 1 a la USL 39

Descubre lo más destacado.

Los secadores por refrigeración ULTRASEC eliminan la humedad del aire comprimido antes de su distribución o de la generación de oxígeno, protegiendo así los equipos situados aguas abajo. Utilizan un intercambiador de calor de aluminio de baja caída de presión con controles integrados, y se emplean en plantas de « ULTRAOX » y en plantas de aire industrial hospitalarias ACIH.

Baja caída de presión

Un intercambiador de calor de aluminio con una baja caída de presión, incluso ante variaciones de carga, lo que reduce el consumo energético.

Punto de rocío constante

Una válvula de derivación de gas caliente mantiene constante el punto de rocío en diferentes condiciones de carga de presión.

Aire caliente de admisión

El modelo ULTRASEC admite aire de entrada de hasta 70 °C. El modelo ULTRASEC-HT admite aire de entrada de hasta 100 °C.

Controles integrados

Controlador DMC34 con Modbus RS485, indicador LED del punto de rocío, interfaz de alarma remota y colector de condensados integrado con purga electrónica.

Especificaciones técnicas.

Punto de rocío: +2 °C a 7 barg
Presión máxima de entrada: 14 barg
Temperatura máxima de entrada: 70 °C en el modelo ULTRASEC estándar, 100 °C en el modelo ULTRASEC-HT
Temperatura ambiente máxima: 55 °C
Refrigerante: R513A (GWP 613)
Intercambiador de calor: Aluminio de baja caída de presión
Control del punto de rocío: Válvula de derivación de gas caliente
Controlador: DMC34 con conectividad Modbus RS485, indicador LED del punto de rocío e interfaz de alarma remota
Condensado: Trampa de condensado integrada con drenaje electrónico
Caudal: De 21 a 17 664 m³/h (de 350 a 294 400 L/min)
Fuente de alimentación: 1/230/50-60, 1/230/50 o 3/400/50 (Ph/V/Hz), según el modelo
Conexiones: G 1/2" BSP-F a DN 250, PN 16

Modelos ULTRASEC

Modelo	m³/h	L/min	scfm	Alimentación eléctrica Ph/V/Hz	Conexiones	A × B × C mm	kg
USL 1	21	350	12	1/230/50-60	G 1/2" BSP-F	345 × 420 × 740	28
USL 2	33	550	19	1/230/50-60	G 1/2" BSP-F	345 × 420 × 740	29
USL 3	51	850	30	1/230/50-60	G 1/2" BSP-F	345 × 420 × 740	31
USL 4	72	1,200	42	1/230/50-60	G 1/2" BSP-F	345 × 420 × 740	34
USL 5	108	1,800	64	1/230/50-60	G 1" BSP-F	345 × 420 × 740	36
USL 6	138	2,300	81	1/230/50	G 1" BSP-F	345 × 420 × 740	37
USL 7	186	3,100	109	1/230/50	G 1,1/4" BSP-F	485 × 455 × 825	46
USL 8	240	4,000	141	1/230/50	G 1,1/4" BSP-F	485 × 455 × 825	50
USL 9	330	5,500	194	1/230/50	G 1,1/4" BSP-F	555 × 580 × 825	55
USL 10	372	6,200	219	1/230/50	G 1,1/4" BSP-F	555 × 580 × 825	63
USL 11	486	8,100	286	1/230/50	G 2" BSP-F	555 × 625 × 975	92
USL 12	630	10,500	371	1/230/50	G 2" BSP-F	555 × 625 × 975	94
USL 13	750	12,500	441	1/230/50	G 2,1/2" BSP-F	665 × 725 × 1.105	141
USL 14	870	14,500	512	1/230/50	G 2,1/2" BSP-F	665 × 725 × 1.105	150
USL 15	960	16,000	565	1/230/50	G 2,1/2" BSP-F	665 × 725 × 1.105	161
USL 16	330	5,500	194	3/400/50	G 1,1/2" BSP-F	555 × 580 × 885	72
USL 17	372	6,200	219	3/400/50	G 1,1/2" BSP-F	555 × 580 × 885	80
USL 18	486	8,100	286	3/400/50	G 2" BSP-F	555 × 625 × 975	108
USL 19	630	10,500	371	3/400/50	G 2" BSP-F	555 × 625 × 975	110
USL 20	750	12,500	441	3/400/50	G 2,1/2" BSP-F	665 × 725 × 1.105	158
USL 21	870	14,500	512	3/400/50	G 2,1/2" BSP-F	665 × 725 × 1.105	160
USL 22	960	16,000	565	3/400/50	G 2,1/2" BSP-F	665 × 725 × 1.105	170
USL 23	1,080	18,000	636	3/400/50	DN 80, PN 16	790 × 1.000 × 1.465	240
USL 24	1,260	21,000	742	3/400/50	DN 80, PN 16	790 × 1.000 × 1.465	242
USL 25	1,500	25,000	883	3/400/50	DN 80, PN 16	790 × 1.000 × 1.465	275
USL 26	1,800	30,000	1,060	3/400/50	DN 80, PN 16	790 × 1.000 × 1.465	276
USL 27	2,208	36,800	1,300	3/400/50	DN 80, PN 16	790 × 1.000 × 1.465	311
USL 28	2,400	40,000	1,413	3/400/50	DN 100, PN 16	1.135 × 1.205 × 1.750	463
USL 29	3,000	50,000	1,766	3/400/50	DN 100, PN 16	1.135 × 1.205 × 1.750	538
USL 30	3,600	60,000	2,119	3/400/50	DN 100, PN 16	1.135 × 1.205 × 1.750	540
USL 31	4,416	73,600	2,600	3/400/50	DN 100, PN 16	1.135 × 1.205 × 1.750	612
USL 32	5,400	90,000	3,178	3/400/50	DN 150, PN 16	1.300 × 1.750 × 1.810	830
USL 33	6,624	110,400	3,900	3/400/50	DN 150, PN 16	1.300 × 1.750 × 1.810	940
USL 34	7,200	120,000	4,238	3/400/50	DN 200, PN 16	1.400 × 2.200 × 1.870	1,055
USL 35	8,832	147,200	5,200	3/400/50	DN 200, PN 16	1.400 × 2.200 × 1.870	1,200
USL 36	10,800	180,000	6,537	3/400/50	DN 200, PN 16	1.450 × 2.165 × 2.430	1,650
USL 37	13,248	220,800	7,769	3/400/50	DN 200, PN 16	1.450 × 2.165 × 2.430	1,750
USL 38	14,400	240,000	8,476	3/400/50	DN 250, PN 16	1.450 × 2.455 × 2.455	1,950
USL 39	17,664	294,400	10,594	3/400/50	DN 250, PN 16	1.450 × 2.455 × 2.455	2,100

Nombres de los modelos tal y como figuran en la ficha técnica de ULTRASEC.

¿Prefieres un PDF?Ficha técnica de ULTRASEC

Desde todos los ángulos.

4 fotos del ULTRASEC

Secador de aire comprimido refrigerado ULTRASEC en una carcasa de color azul grisáceo con un panel de ventilación perforado

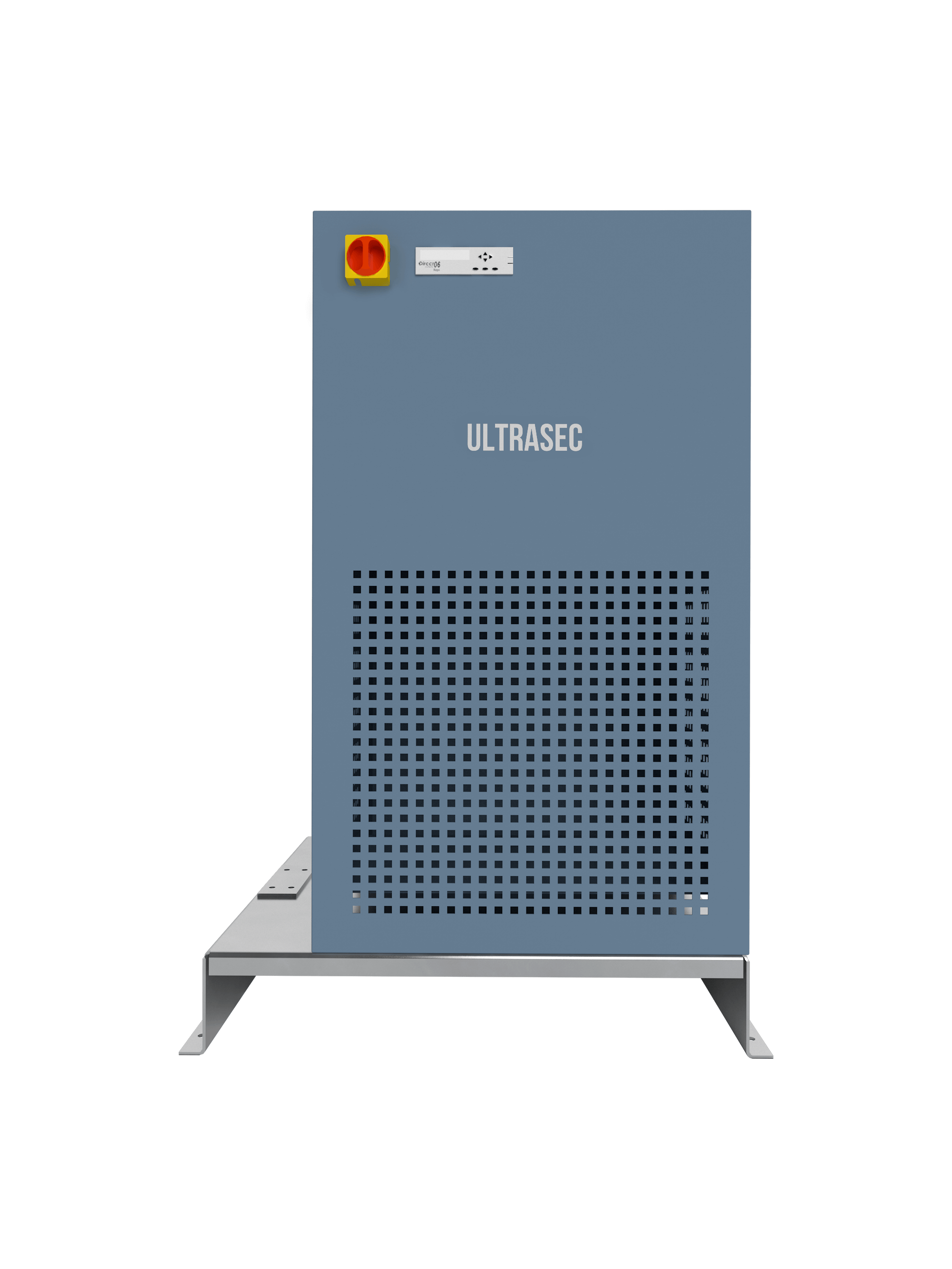

Secador de aire refrigerado ULTRASEC, vista frontal con rejilla de ventilación y panel de control

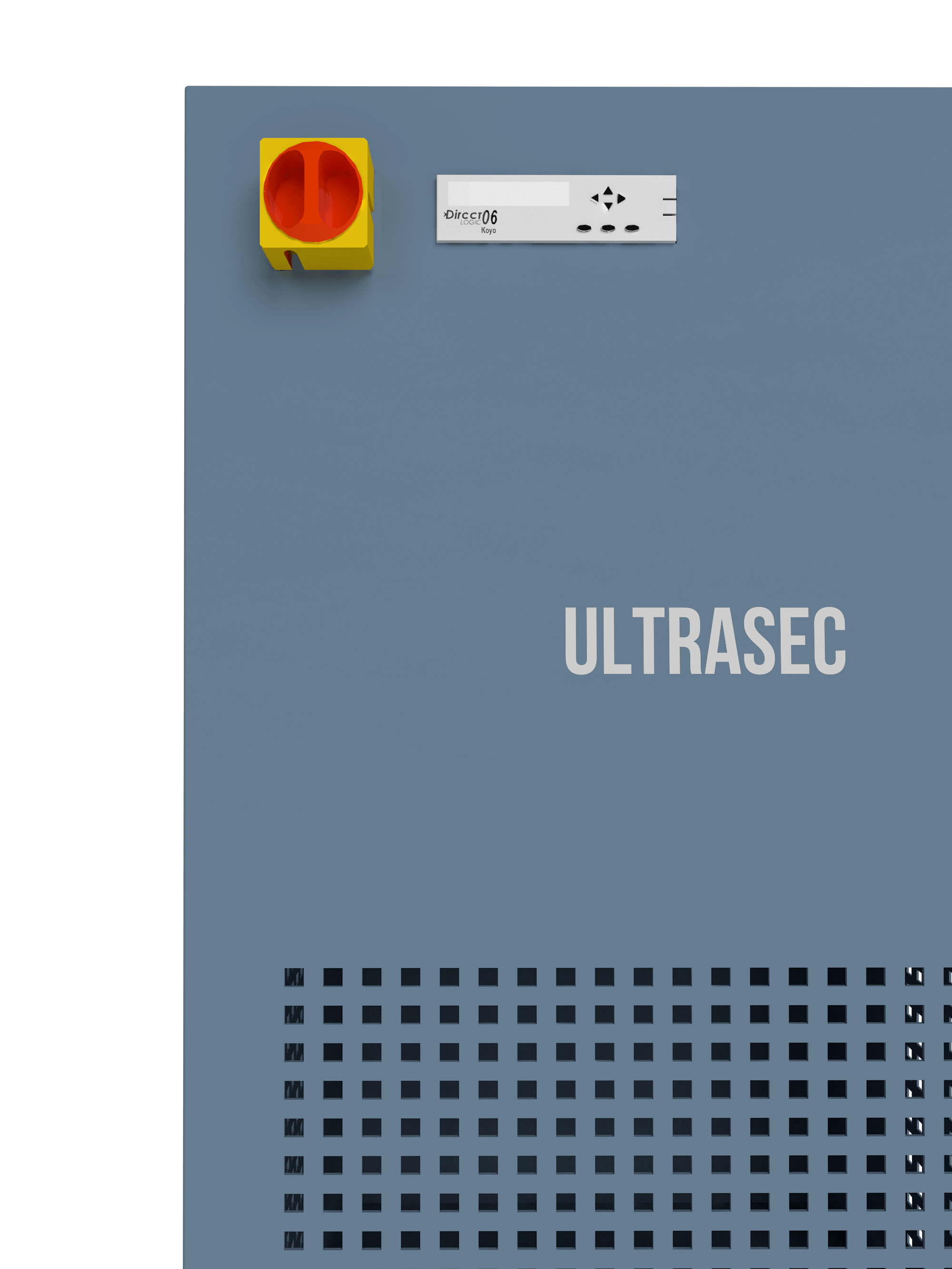

Vista detallada del panel de control del ULTRASEC con su interruptor aislador giratorio

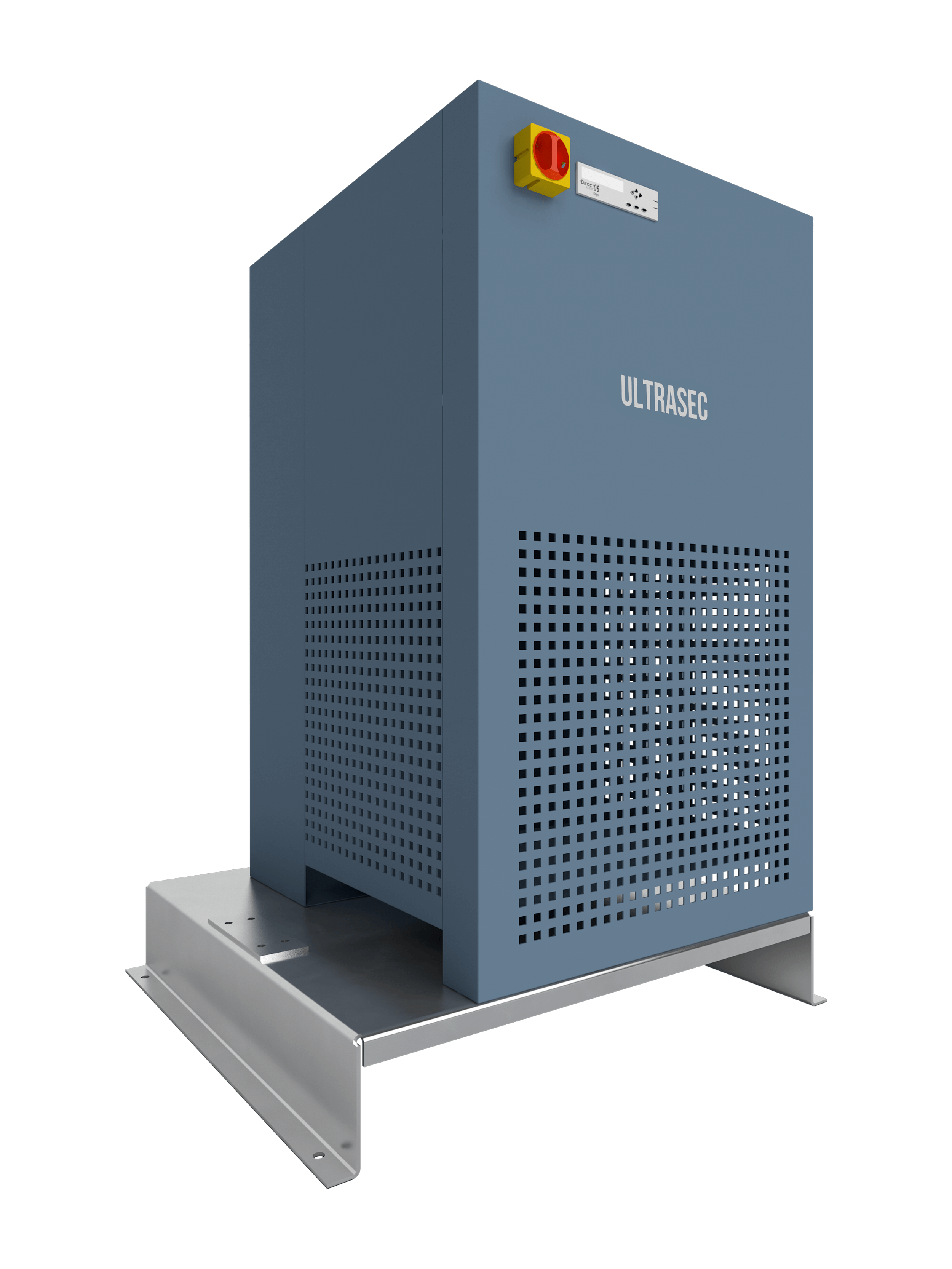

Secador de aire comprimido refrigerado ULTRASEC, vista de tres cuartos del armario de color azul grisáceo

Preguntas y respuestas.

¿A qué punto de rocío llega ULTRASEC?

+2 °C a 7 barg.

¿Cuál es la temperatura máxima del aire de entrada?

70 °C en el modelo ULTRASEC estándar y 100 °C en el modelo ULTRASEC-HT.

¿Qué refrigerante utiliza?

R513A, con un GWP de 613.

¿Qué plantas utilizan ULTRASEC?

ULTRAOX Plantas de oxígeno de ST y ULTRAOX SC, ULTRAAR plantas de aire médico de SCA y plantas de aire industrial para hospitales de ACIH.

Cuatro décadas de ingeniería, con un apoyo integral.

Gestión de la calidad certificada

ISO 13485:2016 (productos sanitarios: sistemas de gestión de la calidad) e ISO 9001:2015 (sistemas de gestión de la calidad).

Asistencia técnica de UltraCare

Mantenimiento preventivo y correctivo, recambios originales y asistencia técnica las 24 horas del día, los 7 días de la semana.

Dimensionado por nuestros ingenieros

Explíquenos cómo se va a utilizar el sistema y nuestro equipo de ingeniería se encargará de calcular las especificaciones necesarias y le enviará un presupuesto.

Enviado desde Portugal

Ultra Controlo Las instalaciones se montan y se someten a pruebas en nuestras fábricas de Portugal, listas para su instalación in situ.
