Sistemas de oxígeno médico
Tu hospital produce su propio oxígeno médico, in situ, tanto de día como de noche. Ultra Controlo diseña y fabrica las plantas en Portugal y suministra todo el sistema: generación, llenado de cilindros, sistema de respaldo y supervisión.

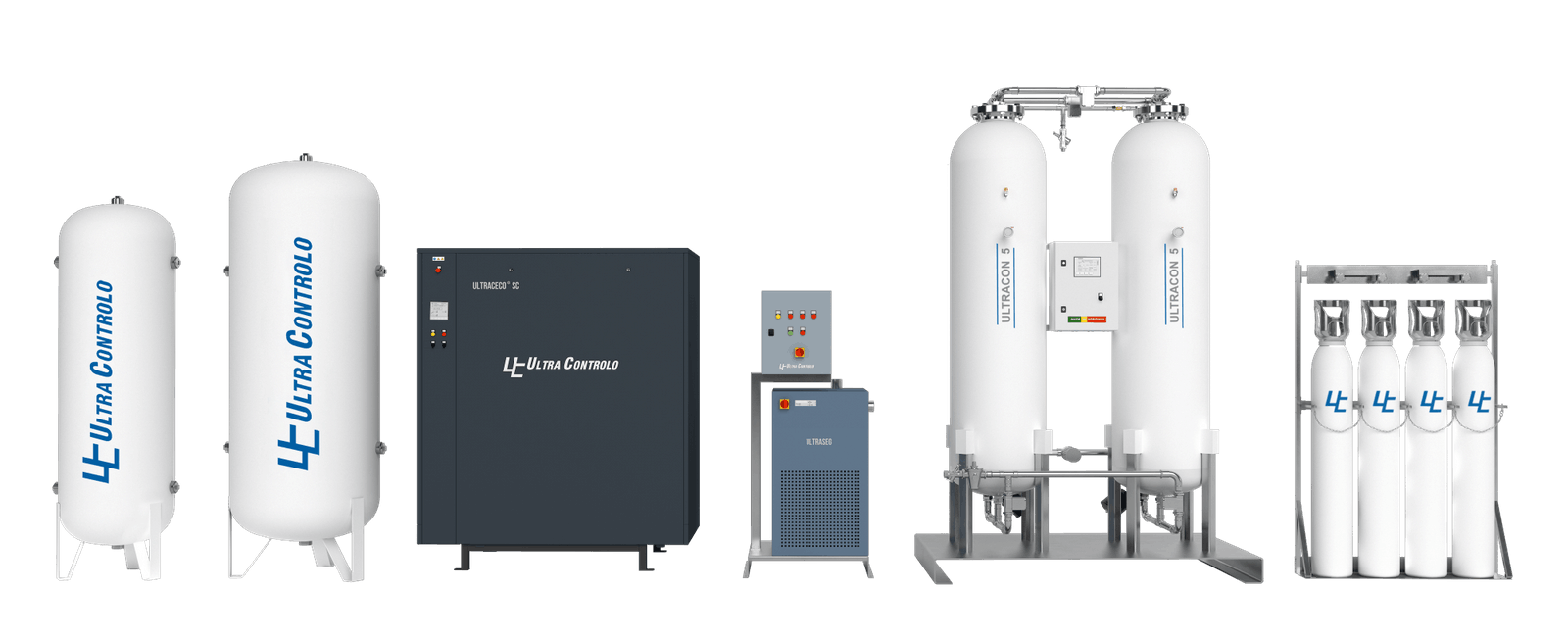

Bidones de aire y oxígeno
ULTRACECO compresor
Tratamiento del aire
Generadores ULTRACON
Cilindros de reserva
Cómo funciona
La adsorción por oscilación de presión (PSA) permite obtener «Oxígeno 93», el oxígeno de grado médico que cuenta con sus propias monografías en las farmacopeas europea y estadounidense. El sistema « ULTRAOX » lo gestiona de forma automática y mide la pureza de forma continua.
Compresión.Los compresores aspiran aire ambiente, compuesto por un 21 % de oxígeno y un 78 % de nitrógeno, y lo comprimen hasta alcanzar una presión de aproximadamente 7 bar.
Un separador de agua Clean.A, filtros micro y submicro, y un filtro de carbón activo tratan el aire antes de que llegue a los generadores.
Por separado.En el interior de los generadores ULTRACON, la zeolita retiene el nitrógeno. Dos columnas se alternan cada pocos segundos: una produce oxígeno, mientras que la otra devuelve el nitrógeno al exterior.
Almacenamiento y suministro.El oxígeno al 94 % (±1 %) llena el depósito de reserva y fluye hacia la red de distribución del hospital a una presión de 6 bar.
Los analizadores de óxido de circonio de Watchmiden la pureza de forma continua. Si la producción se desvía de las especificaciones, el sistema de conmutación automática cambia el suministro a una fuente secundaria, como un banco de cilindros, sin que el operador tenga que intervenir.
El sistema
Ultra Controlo diseña y fabrica las plantas en Portugal y suministra todo lo necesario para ellas, por lo que un único equipo se encarga de todo el sistema.

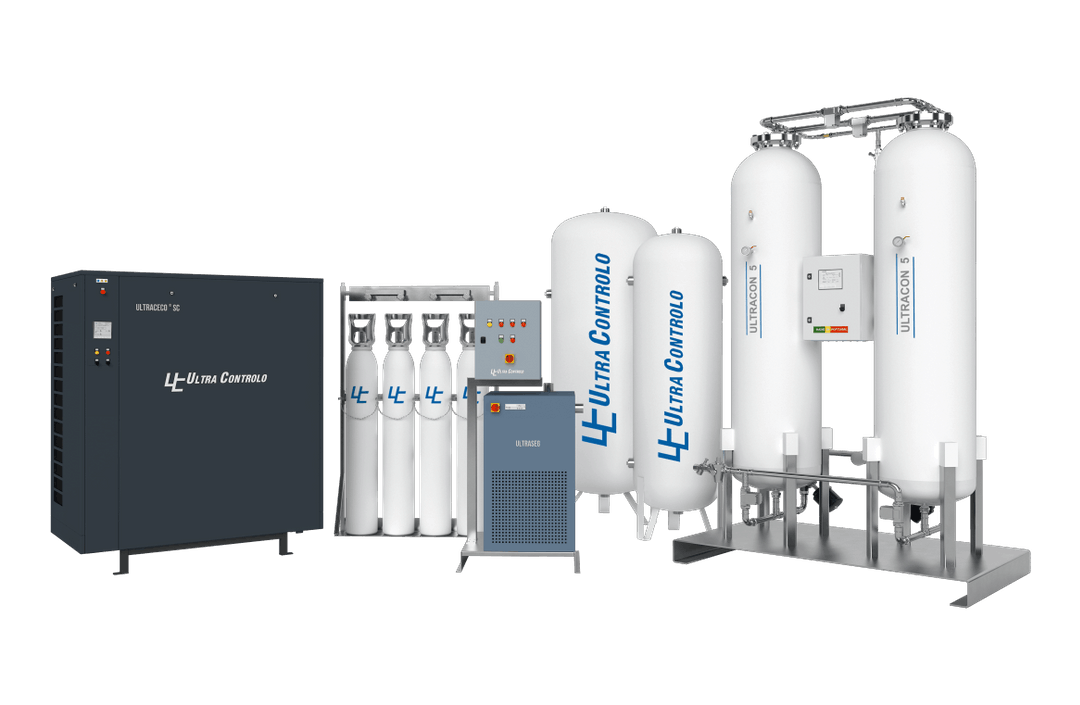

La propia planta de oxígeno, dimensionada para el hospital, situada en una sala de instalaciones o en un contenedor.
| Planta | Compresores | Caudal de oxígeno por unidad | Pureza | Presión de salida |
|---|---|---|---|---|
| ULTRAOX SC | ULTRACECO compresor de espiral sin aceite, Clase 0 | De 0,318 a 55,7 m³/h (de 5,3 a 928,3 l/min) | 94 % ± 1 % | 6 bar |
| ULTRAOX ST | ULTRASCREW tornillo rotativo con inyección de aceite | De 0,32 a 164 m³/h (de 5,3 a 2.734 l/min) | 94 % ± 1 % | 6 bar |
| ULTRAOX | Planta completa dentro de un contenedor de transporte | Dimensiones a petición | 94 % ± 1 % | 6 bar |
Conecta ULTRAFIL a « ULTRAOX » y llena tus propias botellas de oxígeno médico in situ.
Estación de llenado para bastidores de 2 a 24 cilindros.
Ver ULTRAFIL
Compresor de oxígeno de alta presión para el llenado de botellas, diseñado para funcionar las 24 horas del día.
Ver el HP « ULTRACECO »
Compresor de oxígeno de alta presión, compacto y sin aceite.
Ver « ULTRACECO » HPTCilindros y colectores para el suministro secundario, así como amplificadores que se conectan a las instalaciones existentes.
Cada litro se comprueba antes de llegar al paciente.
¿Por qué en las propias instalaciones?
Instalado

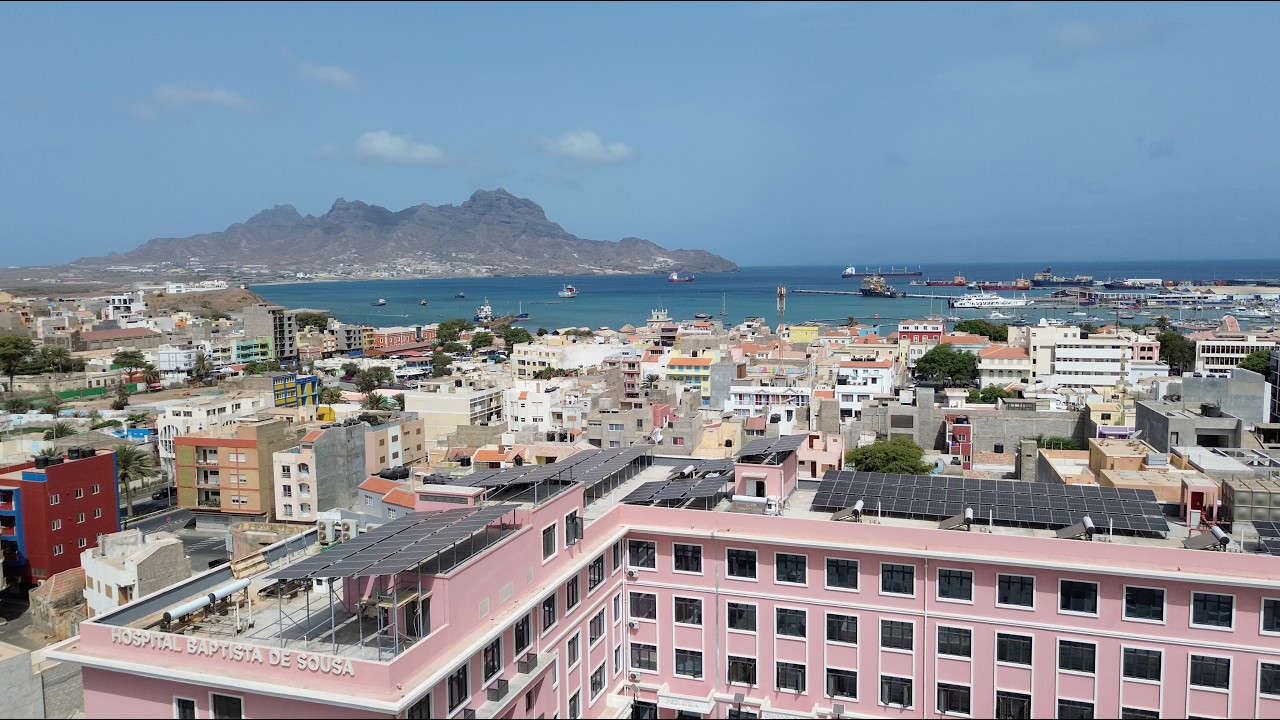

Desde los hospitales nacionales hasta las clínicas de las islas. Estas son algunas de las últimas noticias.
UltraCare
En las plantas de gran tamaño, los técnicos de nuestra fábrica supervisan la instalación, la puesta en marcha y la formación del personal, y UltraCare se encarga de mantener la planta en funcionamiento durante los años siguientes.
Sí. ULTRAOX Los modelos SC y ST suministran un 94 % (±1 %) de oxígeno, lo que corresponde a «Oxígeno 93»: el grado de oxígeno médico con monografías propias en las farmacopeas europea y estadounidense. ULTRAOX Las plantas son dispositivos médicos de clase IIb con marcado CE (organismo notificado 1639). Más información
El hospital sigue funcionando con oxígeno. El sistema « ULTRAOX » se conecta a la red como una fuente más entre otras, y si su producción se desvía de las especificaciones, el cambio automático desvía el suministro a la fuente secundaria, como un banco de cilindros, sin que el operador tenga que intervenir. Más información

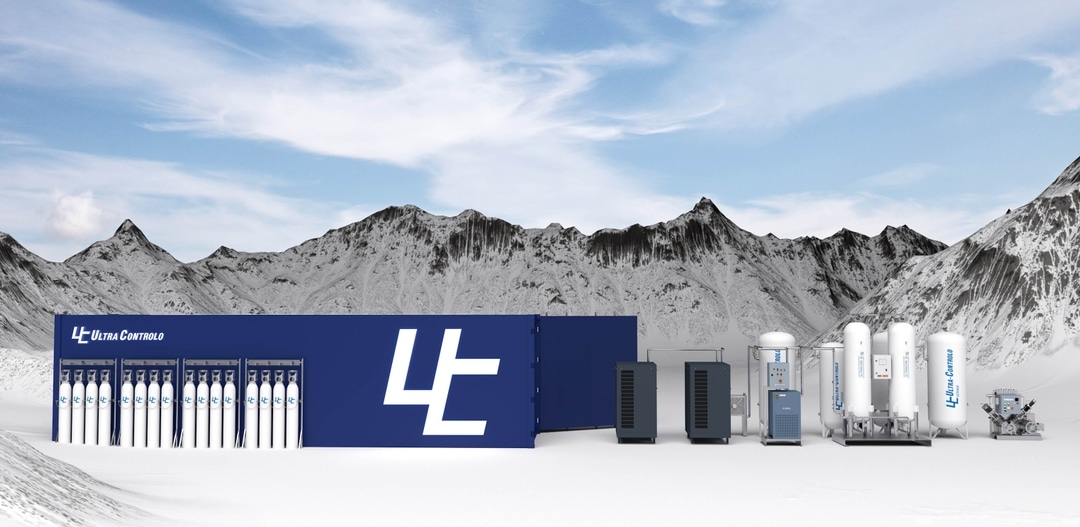

N.º ULTRAOX CO es una planta completa instalada en el interior de un contenedor de transporte, pensada para emplazamientos que carecen de sala técnica o de espacio para obras de obra civil. Más información
Sí. Una estación de llenado ULTRAFIL se conecta a ULTRAOX y llena botellas de oxígeno médico con un compresor de alta presión de ULTRACECO . Más información
N.º ULTRAOX ST utiliza compresores de tornillo rotativo con inyección de aceite ULTRASCREW . Antes de llegar a los generadores PSA, el aire pasa por un separador de agua, filtros micro y submicro y un filtro de carbón activo, y la planta suministra oxígeno al 94 % (±1 %). Para la compresión sin aceite, ULTRAOX SC utiliza compresores sin aceite ULTRACECO de clase 0.
ULTRAOX Está diseñado para un ciclo de vida mínimo de 150 000 horas, lo que lo convierte en una inversión para al menos 20 años, y la zeolita puede durar 10 años o más. Más información
