ULTRAAR SC

Planta de generación de aire medicinal libre de aceite

ULTRAAR SC

ULTRAAR SC

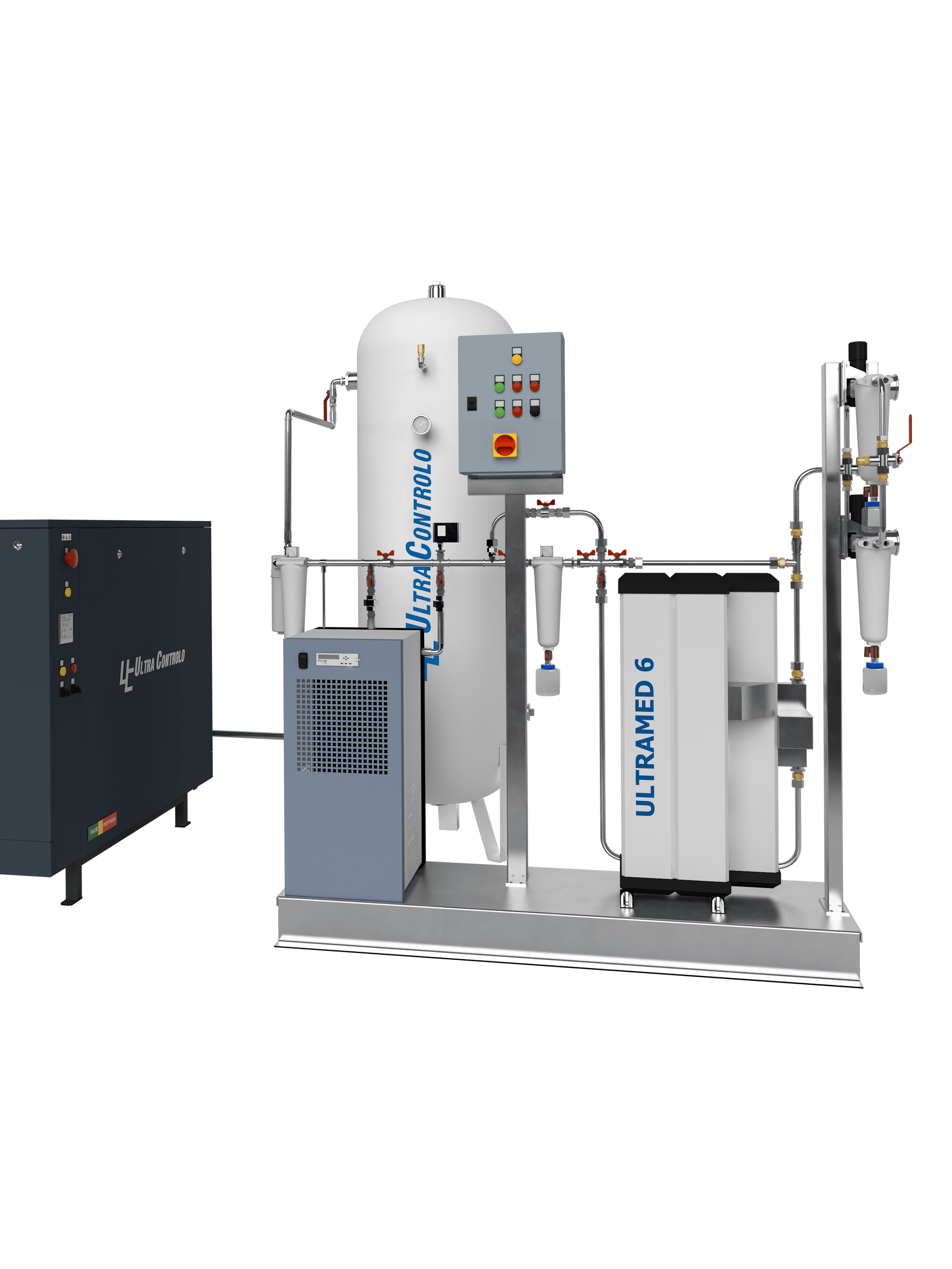

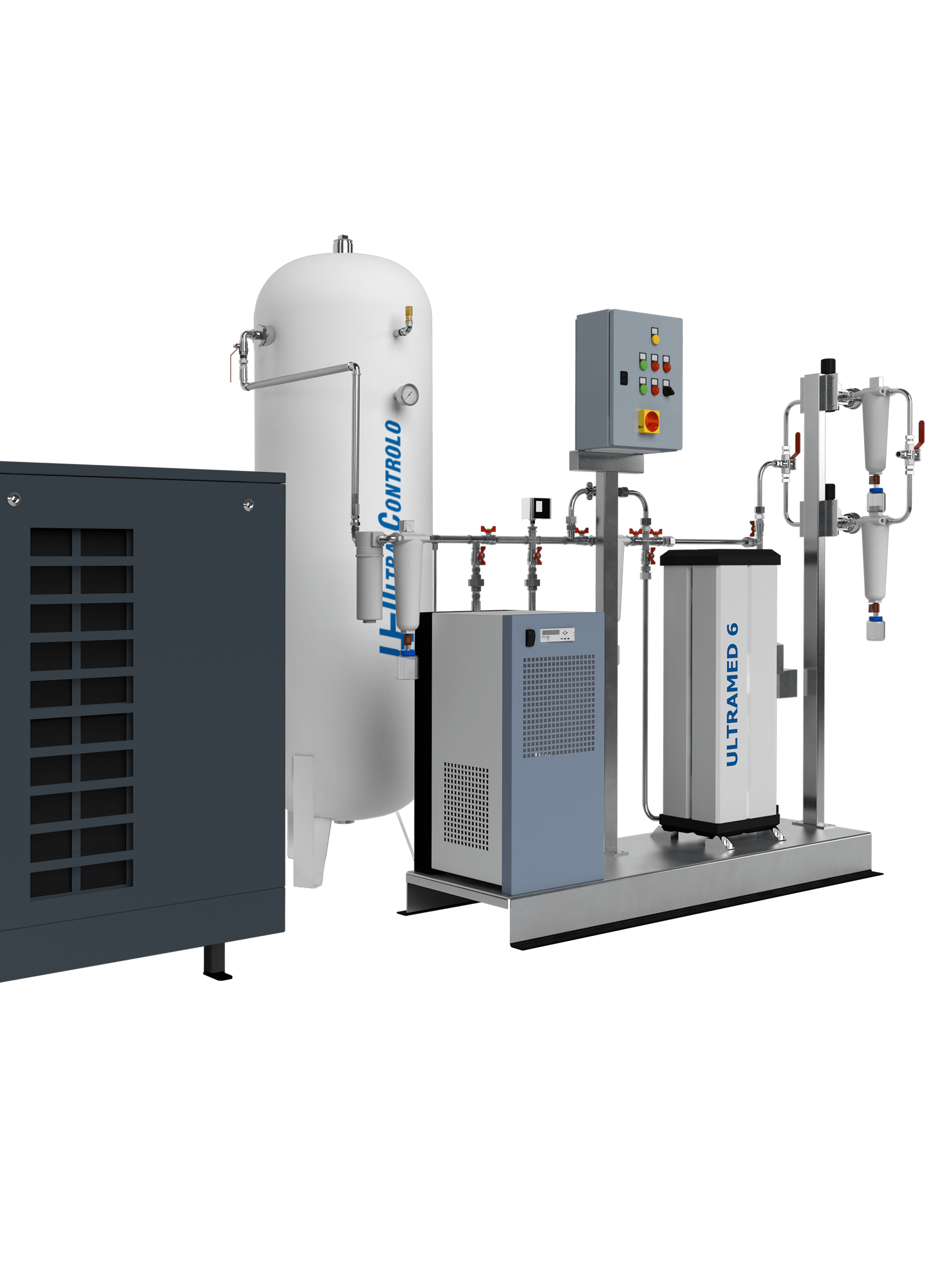

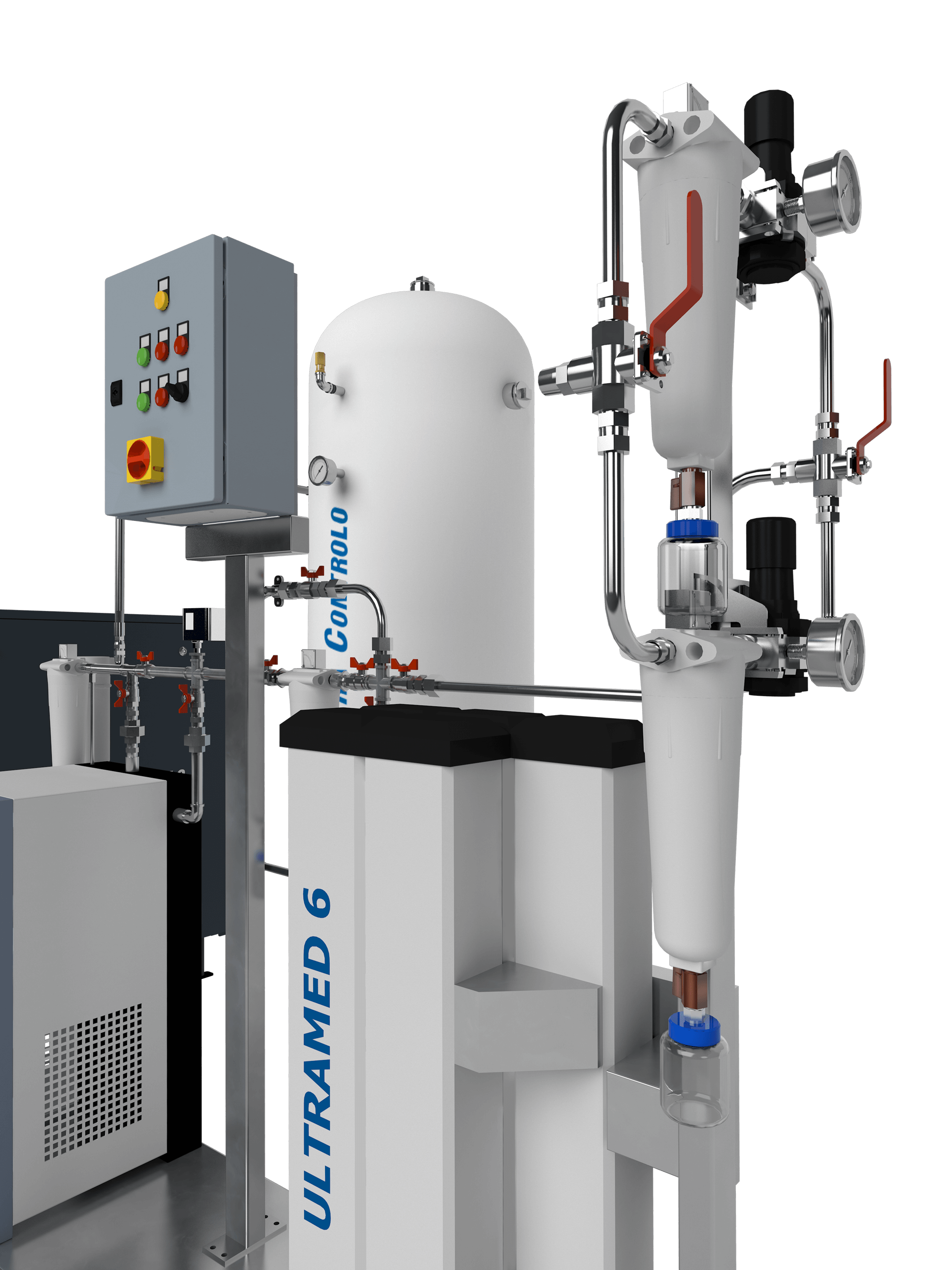

Planta de aire medicinal completa y probada en fábrica, con compresores scroll libres de aceite ULTRACECO SC.

ULTRAAR SC produce aire medicinal limpio, seco y libre de aceite para la red del hospital, en línea con la EN ISO 7396-1 (sistemas de canalización de gases medicinales). Se entrega como una planta completa, probada en fábrica, construida en torno a compresores scroll ULTRACECO SC libres de aceite, con secadores de adsorción ULTRADRY, cadenas de tratamiento de aire y filtración estéril dúplex.

Solicite información ahora

ULTRAAR SC

Planta de generación de aire medicinal libre de aceite

ULTRAAR SC

ULTRAAR SC

Planta de aire medicinal completa y probada en fábrica, con compresores scroll libres de aceite ULTRACECO SC.

ULTRAAR SC produce aire medicinal limpio, seco y libre de aceite para la red del hospital, en línea con la EN ISO 7396-1 (sistemas de canalización de gases medicinales). Se entrega como una planta completa, probada en fábrica, construida en torno a compresores scroll ULTRACECO SC libres de aceite, con secadores de adsorción ULTRADRY, cadenas de tratamiento de aire y filtración estéril dúplex.

De 12 a 153Nm³/h de capacidad del compresor
De 2,2 a 22,5kW de potencia del motor, de 1 a 3 módulos
8 o 10bar de presión de trabajo

Descubra lo más destacado.

ULTRAAR SC produce aire medicinal limpio, seco y libre de aceite para la red del hospital, en línea con la EN ISO 7396-1 (sistemas de canalización de gases medicinales). Se entrega como una planta completa, probada en fábrica, construida en torno a compresores scroll ULTRACECO SC libres de aceite, con secadores de adsorción ULTRADRY, cadenas de tratamiento de aire y filtración estéril dúplex.

Compresión libre de aceite

Compresores scroll ULTRACECO SC con entre 1 y 3 módulos. Transmisión por correa, motor TEFC de clase F con ventilador en el eje, filtro de aspiración, válvula de alivio de presión y protección antirretorno.

Aire limpio y seco

Torres gemelas ULTRADRY con regeneración sin calor, filtración por etapas con carbón activado y un filtro bacteriano estéril de 0,01 micras en configuración dúplex.

Depósitos de aire

Depósitos verticales galvanizados de 200, 270, 500 o 1.000 L, 1 o 2 por planta. Presión máxima de funcionamiento de 11 u 11,5 bar; presión de prueba de 15 bar.

Funcionamiento supervisado

Interfaz hombre-máquina (HMI) con pantalla táctil que muestra la presión y el punto de rocío, higrómetro con conjunto de alarma remota y conmutación automática del compresor en función de las horas de funcionamiento.

Especificaciones técnicas.

Compresores
Scroll ULTRACECO SC libre de aceite, de 1 a 3 módulos. Transmisión por correa, motor TEFC de clase F con ventilador en el eje, filtro de aspiración, válvula de alivio de presión y protección antirretorno, separador ciclónico con purga electrónica
Capacidad del compresor
De 12 a 153 Nm³/h (de 200 a 2.550 L/min)
Potencia del motor
De 2,2 a 22,5 kW
Presión de trabajo
8 o 10 bar
Depósitos de aire
200, 270, 500 o 1.000 L, 1 o 2 por planta, verticales, de acero al carbono galvanizado por inmersión en caliente con acabado exterior de epoxi blanco, PED 2014/68/UE (Directiva sobre equipos a presión). Presión máxima de funcionamiento: 11 u 11,5 bar; presión de prueba: 15 bar
Secadores de adsorción
2 × ULTRADRY 1 a 5 o 7, torres gemelas con regeneración sin calor, cada una dimensionada para el 100% del caudal del sistema. Punto de rocío de -40 °C a -70 °C, presión máxima de entrada de 16 bar, filtración de 0,01 µm en la entrada y 1 µm en la salida
Cadena de tratamiento del aire
2 × CTA 13, 20 o 25 (FF/MF/SMF/AK). Separación ciclónica de líquidos con purga automática, filtración por etapas, carbón activado para olores y vapores, carcasas con recubrimiento KTL
Reducción de presión y filtración estéril
Reductores dúplex, cada uno ajustable de 3 a 10 bar. Filtro bacteriano estéril de 0,01 micras en configuración dúplex, reductores antirretorno, manómetro integrado y válvulas de aislamiento para el cambio de sección
Calidad del aire
Partículas sólidas < 0,01 µm, libre de vapores de aceite residuales e hidrocarburos, CO₂ < 500 ppm, CO < 5 ppm, SOx < 1 ppm, NOx < 2 ppm, sin sabor ni olor
Cuadro de control
Interfaz hombre-máquina (HMI) con pantalla táctil que muestra la presión y el punto de rocío, higrómetro con conjunto de alarma remota, ModBus TCP/IP y registro de alarmas de hasta 2 GB. Panel de supervisión remota QuAir opcional (4G/ETH) y transmisores específicos para el punto de rocío, CO y CO₂
Parámetros eléctricos y ambientales
Alimentación eléctrica: 400 V / 50 Hz / 3 CA; tensión de control: 230 V / 50 Hz / 1 CA. Temperatura ambiente: de +5 °C a +45 °C
Bandas de altitud
De 0 a 1.000 m, de 1.000 a 2.000 m, de 2.000 a 3.000 m
País de origen
PT (UE)
Certificación y normas
Con el marcado CE para productos sanitarios (CE 1639) conforme a la Directiva 93/42/CEE. Cumple con la norma EN ISO 7396-1:2016 (sistemas de canalización de gases medicinales, parte 1: sistemas de canalización para gases medicinales comprimidos y vacío). Fabricación e instalación conforme a la norma ISO 13485:2016 (productos sanitarios: sistemas de gestión de la calidad)

Plantas ULTRAAR SC

ModeloAltitud (m)CompresorMódulosNm³/hL/minbarkW en totalkW por móduloSecador (× 2)Depósitos LTratamiento (× 2)
ULTRAAR SC 2-10/200 UDDSDe 0 a 1.000ULTRACECO SC 2-10112200102,22,2ULTRADRY 11 × 200CTA 13
ULTRAAR SC 2-10/200 UDDSDe 1.000 a 2.000ULTRACECO SC 2-10120,4340102,22,2ULTRADRY 11 × 200CTA 13
ULTRAAR SC 2-10/200 UDDSDe 2.000 a 3.000ULTRACECO SC 2-10120,4340102,22,2ULTRADRY 11 × 200CTA 13
ULTRAAR SC 4-10/270 UDDSDe 0 a 1.000ULTRACECO SC 4-10120,43401044ULTRADRY 11 × 270CTA 13
ULTRAAR SC 4-10/270 UDDSDe 1.000 a 2.000ULTRACECO SC 4-10128,24701044ULTRADRY 11 × 270CTA 13
ULTRAAR SC 4-10/270 UDDSDe 2.000 a 3.000ULTRACECO SC 4-10128,24701044ULTRADRY 11 × 270CTA 13
ULTRAAR SC 5-10/270D UDDSDe 0 a 1.000ULTRACECO SC 5-10128,2470105,55,5ULTRADRY 22 × 270CTA 13
ULTRAAR SC 5-10/270D UDDSDe 1.000 a 2.000ULTRACECO SC 5-10140,8680105,55,5ULTRADRY 22 × 270CTA 13
ULTRAAR SC 5-10/270D UDDSDe 2.000 a 3.000ULTRACECO SC 5-10140,8680105,55,5ULTRADRY 22 × 270CTA 13
ULTRAAR SC 7-10/500D UDDSDe 0 a 1.000ULTRACECO SC 7-10140,8680107,57,5ULTRADRY 32 × 500CTA 13
ULTRAAR SC 22-10/270 UDDSDe 0 a 1.000ULTRACECO SC 22-10224400104,42,2ULTRADRY 21 × 270CTA 13
ULTRAAR SC 22-10/270 UDDSDe 1.000 a 2.000ULTRACECO SC 22-10240,8680104,42,2ULTRADRY 21 × 270CTA 13
ULTRAAR SC 22-10/270 UDDSDe 2.000 a 3.000ULTRACECO SC 22-10240,8680104,42,2ULTRADRY 21 × 270CTA 13
ULTRAAR SC 24-10/500D UDDSDe 0 a 1.000ULTRACECO SC 24-10240,86801084ULTRADRY 32 × 500CTA 13
ULTRAAR SC 24-10/500D UDDSDe 1.000 a 2.000ULTRACECO SC 24-10256,49401084ULTRADRY 32 × 500CTA 13
ULTRAAR SC 24-10/500D UDDSDe 2.000 a 3.000ULTRACECO SC 24-10256,49401084ULTRADRY 32 × 500CTA 13
ULTRAAR SC 25-10/500D UDDSDe 0 a 1.000ULTRACECO SC 25-10256,494010115,5ULTRADRY 42 × 500CTA 20
ULTRAAR SC 25-10/500D UDDSDe 1.000 a 2.000ULTRACECO SC 25-10281,61.36010115,5ULTRADRY 42 × 500CTA 20
ULTRAAR SC 25-10/500D UDDSDe 2.000 a 3.000ULTRACECO SC 25-10281,61.36010115,5ULTRADRY 42 × 500CTA 20
ULTRAAR SC 27-10/1000D UDDSDe 0 a 1.000ULTRACECO SC 27-10281,61.36010157,5ULTRADRY 42 × 1.000CTA 20
ULTRAAR SC 32-10/500D UDDSDe 0 a 1.000ULTRACECO SC 32-10336600106,62,2ULTRADRY 22 × 500CTA 13
ULTRAAR SC 32-10/500D UDDSDe 1.000 a 2.000ULTRACECO SC 32-10361,21.020106,62,2ULTRADRY 22 × 500CTA 13
ULTRAAR SC 32-10/500D UDDSDe 2.000 a 3.000ULTRACECO SC 32-10361,21.020106,62,2ULTRADRY 22 × 500CTA 13
ULTRAAR SC 34-10/1000D UDDSDe 0 a 1.000ULTRACECO SC 34-10361,21.02010124ULTRADRY 42 × 1.000CTA 20
ULTRAAR SC 34-10/1000D UDDSDe 1.000 a 2.000ULTRACECO SC 34-10384,61.41010124ULTRADRY 42 × 1.000CTA 20
ULTRAAR SC 34-10/1000D UDDSDe 2.000 a 3.000ULTRACECO SC 34-10384,61.41010124ULTRADRY 42 × 1.000CTA 20
ULTRAAR SC 35-10/1000D UDDSDe 0 a 1.000ULTRACECO SC 35-10384,61.4101016,55,5ULTRADRY 42 × 1.000CTA 20
ULTRAAR SC 35-10/1000D UDDSDe 1.000 a 2.000ULTRACECO SC 35-103122,42.0401016,55,5ULTRADRY 42 × 1.000CTA 20
ULTRAAR SC 35-10/1000D UDDSDe 2.000 a 3.000ULTRACECO SC 35-103122,42.0401016,55,5ULTRADRY 42 × 1.000CTA 20
ULTRAAR SC 37-10/1000D UDDSDe 0 a 1.000ULTRACECO SC 37-103122,42.0401022,57,5ULTRADRY 52 × 1.000CTA 25
ULTRAAR SC 2-8/200 UDDSDe 0 a 1.000ULTRACECO SC 2-8114,424082,22,2ULTRADRY 11 × 200CTA 13
ULTRAAR SC 2-8/200 UDDSDe 1.000 a 2.000ULTRACECO SC 2-812440082,22,2ULTRADRY 11 × 200CTA 13
ULTRAAR SC 2-8/200 UDDSDe 2.000 a 3.000ULTRACECO SC 2-812440082,22,2ULTRADRY 11 × 200CTA 13
ULTRAAR SC 4-8/270 UDDSDe 0 a 1.000ULTRACECO SC 4-8124400844ULTRADRY 21 × 270CTA 13
ULTRAAR SC 4-8/270 UDDSDe 1.000 a 2.000ULTRACECO SC 4-8136600844ULTRADRY 21 × 270CTA 13
ULTRAAR SC 4-8/270 UDDSDe 2.000 a 3.000ULTRACECO SC 4-8136600844ULTRADRY 21 × 270CTA 13
ULTRAAR SC 5-8/500D UDDSDe 0 a 1.000ULTRACECO SC 5-813660085,55,5ULTRADRY 32 × 500CTA 13
ULTRAAR SC 5-8/500D UDDSDe 1.000 a 2.000ULTRACECO SC 5-815185085,55,5ULTRADRY 32 × 500CTA 13
ULTRAAR SC 5-8/500D UDDSDe 2.000 a 3.000ULTRACECO SC 5-815185085,55,5ULTRADRY 32 × 500CTA 13
ULTRAAR SC 7-8/500D UDDSDe 0 a 1.000ULTRACECO SC 7-815185087,57,5ULTRADRY 42 × 500CTA 13
ULTRAAR SC 22-8/270 UDDSDe 0 a 1.000ULTRACECO SC 22-8228,848084,42,2ULTRADRY 21 × 270CTA 13
ULTRAAR SC 22-8/270 UDDSDe 1.000 a 2.000ULTRACECO SC 22-824880084,42,2ULTRADRY 21 × 270CTA 13
ULTRAAR SC 22-8/270 UDDSDe 2.000 a 3.000ULTRACECO SC 22-824880084,42,2ULTRADRY 21 × 270CTA 13
ULTRAAR SC 24-8/500D UDDSDe 0 a 1.000ULTRACECO SC 24-8248800884ULTRADRY 42 × 500CTA 13
ULTRAAR SC 24-8/500D UDDSDe 1.000 a 2.000ULTRACECO SC 24-82721.200884ULTRADRY 42 × 500CTA 13
ULTRAAR SC 24-8/500D UDDSDe 2.000 a 3.000ULTRACECO SC 24-82721.200884ULTRADRY 42 × 500CTA 13
ULTRAAR SC 25-8/1000D UDDSDe 0 a 1.000ULTRACECO SC 25-82721.2008115,5ULTRADRY 52 × 1.000CTA 20
ULTRAAR SC 25-8/1000D UDDSDe 1.000 a 2.000ULTRACECO SC 25-821021.7008115,5ULTRADRY 52 × 1.000CTA 20
ULTRAAR SC 25-8/1000D UDDSDe 2.000 a 3.000ULTRACECO SC 25-821021.7008115,5ULTRADRY 52 × 1.000CTA 20
ULTRAAR SC 27-8/1000D UDDSDe 0 a 1.000ULTRACECO SC 27-821021.7008157,5ULTRADRY 52 × 1.000CTA 20
ULTRAAR SC 32-8/500D UDDSDe 0 a 1.000ULTRACECO SC 32-8343,272086,62,2ULTRADRY 32 × 500CTA 13
ULTRAAR SC 32-8/500D UDDSDe 1.000 a 2.000ULTRACECO SC 32-83721.20086,62,2ULTRADRY 32 × 500CTA 13
ULTRAAR SC 32-8/500D UDDSDe 2.000 a 3.000ULTRACECO SC 32-83721.20086,62,2ULTRADRY 32 × 500CTA 13
ULTRAAR SC 34-8/1000D UDDSDe 0 a 1.000ULTRACECO SC 34-83721.2008124ULTRADRY 52 × 1.000CTA 20
ULTRAAR SC 34-8/1000D UDDSDe 1.000 a 2.000ULTRACECO SC 34-831081.8008124ULTRADRY 52 × 1.000CTA 20
ULTRAAR SC 34-8/1000D UDDSDe 2.000 a 3.000ULTRACECO SC 34-831081.8008124ULTRADRY 52 × 1.000CTA 20
ULTRAAR SC 35-8/1000D UDDSDe 0 a 1.000ULTRACECO SC 35-831081.800816,55,5ULTRADRY 52 × 1.000CTA 20
ULTRAAR SC 35-8/1000D UDDSDe 1.000 a 2.000ULTRACECO SC 35-831532.550816,55,5ULTRADRY 52 × 1.000CTA 20
ULTRAAR SC 35-8/1000D UDDSDe 2.000 a 3.000ULTRACECO SC 35-831532.550816,55,5ULTRADRY 52 × 1.000CTA 20
ULTRAAR SC 37-8/1000D UDDSDe 0 a 1.000ULTRACECO SC 37-831532.550822,57,5ULTRADRY 72 × 1.000CTA 25

Cada planta cuenta con 2 secadores ULTRADRY y 2 cadenas de tratamiento de aire.

Preguntas y respuestas.

¿ULTRAAR SC es libre de aceite?

Sí. Utiliza compresores scroll libres de aceite ULTRACECO SC y suministra aire medicinal limpio, seco y libre de aceite.

¿Qué tamaño tienen los depósitos de aire?

200, 270, 500 o 1.000 L, con 1 o 2 depósitos por planta, según el modelo.

¿Cuántos módulos compresores tiene una planta?

De 1 a 3 módulos scroll, según el modelo, de 2,2 a 22,5 kW en total.

¿Qué certificación tiene ULTRAAR SC?

Cuenta con el marcado CE para productos sanitarios (CE 1639) conforme a la Directiva 93/42/CEE. Cumple con la norma EN ISO 7396-1:2016, y su fabricación e instalación se realizan conforme a la norma ISO 13485:2016.
